Mit einem KF-Flansch und geeignetem Zubehör von METALLIC FLEX gehen Sie auf Nummer sicher

Vakuumprozesse erfordern Vakuumanlagen, bei denen auch die kleinsten Komponenten enorm hochwertig und zuverlässig sind, um jederzeit einen astreinen Prozess respektive ein absolutes Vakuum gewährleisten zu können. Dank langjähriger Erfahrung sind wir in der Lage, Ihnen genau das zu bieten. Wenn Sie bei uns einen KF-Flansch mit passendem Zubehör erwerben, können Sie sich daher sicher sein, dass Sie sich zu 100% auf alle Bauteile verlassen können. Das garantieren wir Ihnen.

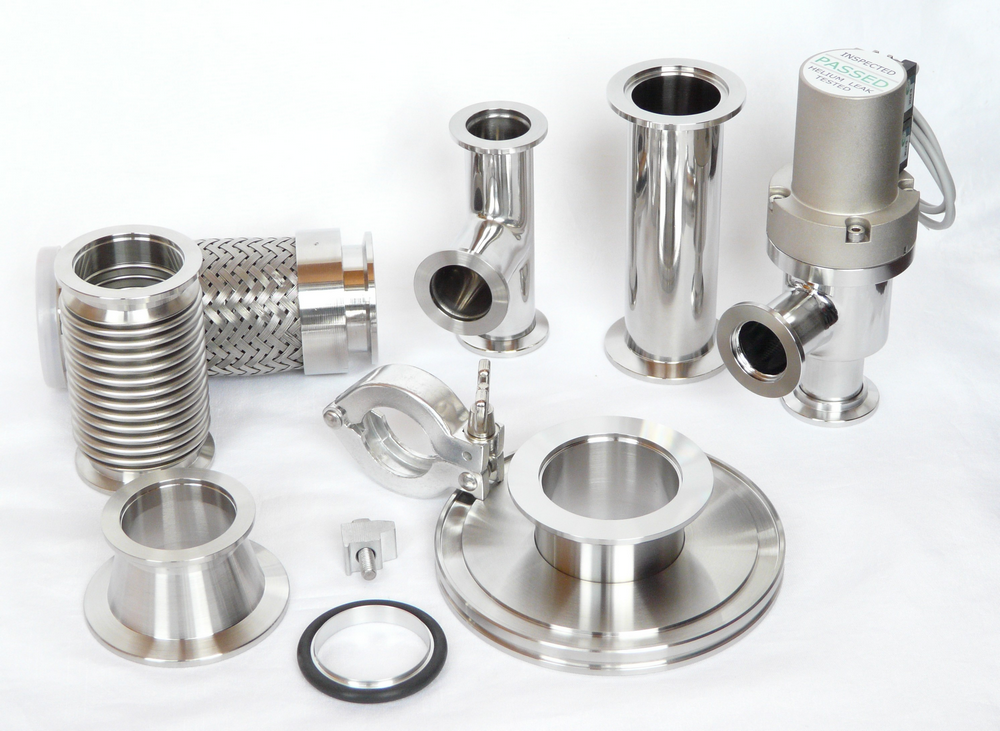

Mit einem KF-Flansch bzw. Kleinflansch sowie weiteren Bauteilen aus unserem Sortiment schaffen Sie hochklassige Verbindungen im Grob- und Feinvakuumbereich, sogar bis hin zum Hochvakuumbereich. Alle unserer Flanschbauteile sind selbstverständlich in Übereinstimmung mit dem Standard DIN 28403 und ISO 2861 gefertigt. Sie arbeiten im Druckbereich von 2.500hPa, was 2,5 Bar entspricht, bis zu 10-7hPa in folgenden Temperaturbereichen:

  • Edelstahl 1.4301/304 von -196°C bis 300°C
  • Edelstahl 1.4404/316L von -196°C bis 350°C
  • Aluminium von -196°C bis 150°C
  • Elastomer FPM/FKM von -15°C bis 200°C.

KF-Flansch von METALLIC FLEX – eine gute Wahl

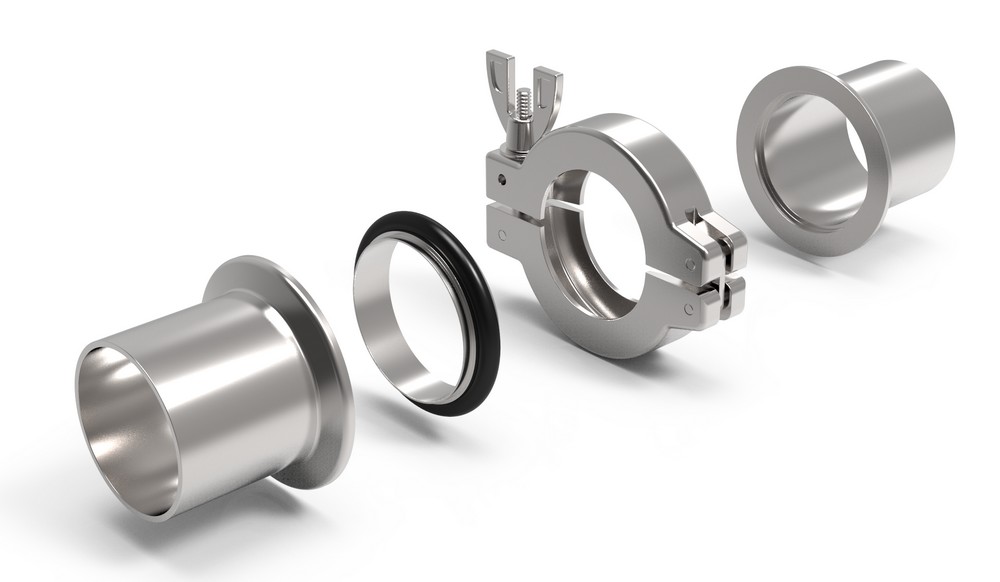

Eine ISO-KF-Flanschverbindung ist eine enorm praktische Verbindungsart, da Ihr Aufbau besonders leicht und unkompliziert gelingt. Neben den beiden Kleinflanschen wird lediglich ein Zentrierring sowie ein Spannring zusätzlich benötigt. Der Zentrierring wird zwischen die beiden Bauteile bzw. Flansche gelegt, dann wird der Spannring aufgelegt und mit einer Flügelmutter angepresst – fertig ist die sichere und dichte Verbindung. Die Handhabung wird durch die beiden durchdachten Ringe enorm erleichtert. So besteht der Zentrierring bereits aus einem metallischen Stützring mit Zentrieransatz und darauf liegendem Elastomer O-Ring. Der Spannring umklammert die Verbindung ohne verlierbare Teile und nur mithilfe einer einzigen Schraube, die die Bauteile verlässlich aufeinanderpresst. Da die Dichtflächen auf beiden Seiten die gleiche Form haben, sind sie zudem beliebig austauschbar. Die sichere Abdichtung gegen Atmosphäre basiert auf den glatten Flächen mit zwischenliegendem Elastomer O-Ring.

Haben wir Ihr Interesse geweckt? Dann stöbern Sie jetzt in unserem Online-Katalog und finden Sie Ihren idealen KF-Flansch sowie weiteres Zubehör für Ihre Anlagen. Viele dieser Artikel haben wir für Ihren Bedarf versandbereit auf Lager. Sollte das Passende nicht dabei sein, stellen wir Ihnen auch gerne individuelle Flanschbauteile nach Maß her. Setzen Sie sich dafür einfach mit uns in Verbindung. Wir freuen uns auf Ihre Anfrage!
