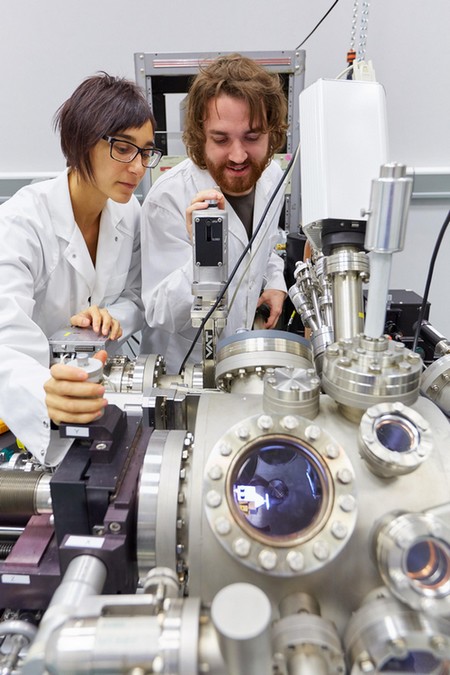

Flanges Application

Ein CF-Flansch ist optimal geeignet, um Ultrahochvakuum-Bauteile miteinander zu verbinden. Die Vakuumkammer oder der Rezipient ist in aller Regel aus Edelstahl oder auch aus Aluminium gefertigt und punktet folglich mit einer erstklassigen Stabilität und einer enormen Langlebigkeit. Darüber hinaus sind die Flansche temperaturbeständig (bis 450 °C) und bestechen durch eine sehr niedrige Leckrate. Als Dichtungswerkstoff dient meist sauerstofffreies Kupfer, das je nach Anwendungszweck versilbert wird.

Das Kürzel "CF" geht auf die Marke "ConFlat" zurück. Mittlerweile werden jedoch alle Flansche, die im Hinblick auf ihre Eigenschaften dieser Variante entsprechen, als CF-Flansch bezeichnet.

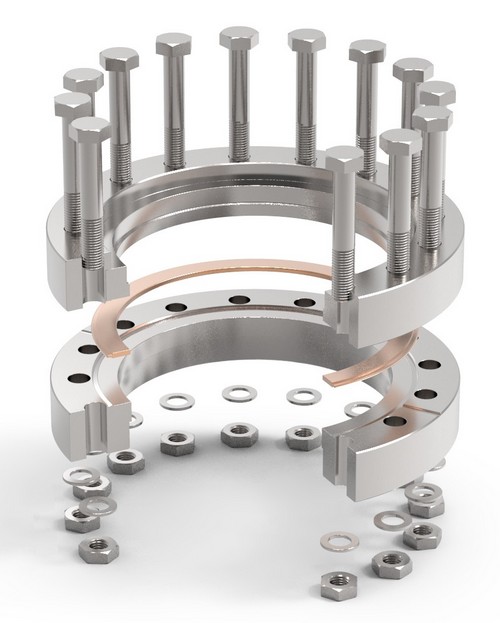

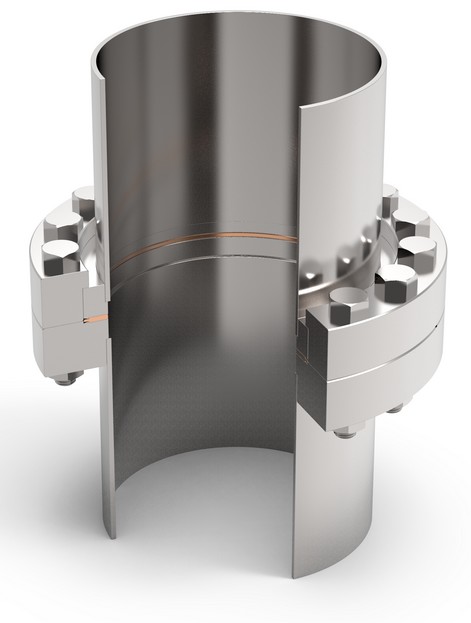

CF Flange Assembly UHV   CF Flansch Zusammendau

So werden CF-Flansche montiert

Vor der Montage sind die Schrauben und Muttern zu fetten. Die Flansche werden zueinander positioniert, die Dichtung eingelegt, die Schrauben eingesteckt, mit Muttern und U-Scheiben versehen. Vor dem Anziehen den zentrischen Sitz der Dichtung prüfen. Anziehen der Schrauben in mehreren Umläufen kreisförmig bis die Flansche fest aufeinander liegen. Durch das Anziehen der Schrauben werden die Schneidkanten in die Kupferdichtung gedrückt. Durch die Montage der Flansche wird eine ultrahochvakuumdichte Verbindung hergestellt, was zu einer besonders zuverlässigen Abdichtung führt.

CF-Flansch: für jeden Bedarf den richtigen Durchmesser

Ein CF-Flansch unterliegt grundsätzlich der Norm ISO 3669-2. Um Verbindungen für ganz verschiedene Anwendungen an Vakuumkammern, Rohrleitungen, Vakuumventilen, Hochvakuumpumpen und Rezipienten zu ermöglichen, werden die Teile in verschiedenen Nennweiten hergestellt. Wir von METALLIC FLEX führen etwa die Größen DN16 bis DN400. So haben Sie für Ihren individuellen Bedarf stets das richtige Equipment parat.

Darüber hinaus gibt es ebenso Unterschiede, was den Werkstoff betrifft. Um Ihnen eine möglichst hohe Flexibilität zu ermöglichen, umfasst unser Portfolio die Werkstoffe 304, 316L und 316LN. Der Werkstoff 316LN hat die niedrigste magnetische Permeabilität und erhält die Schneidkante auch bei Temperaturen von bis zu 1.050 °C.

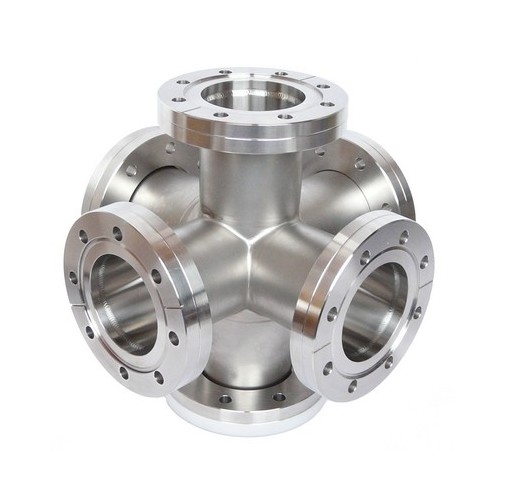

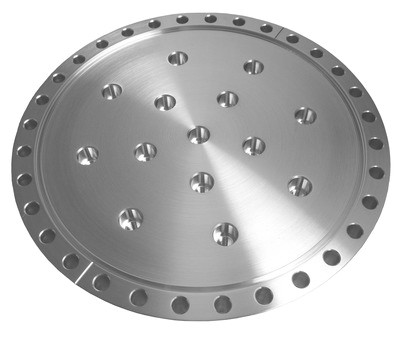

CF Flange bored   CF 6 Kreuz

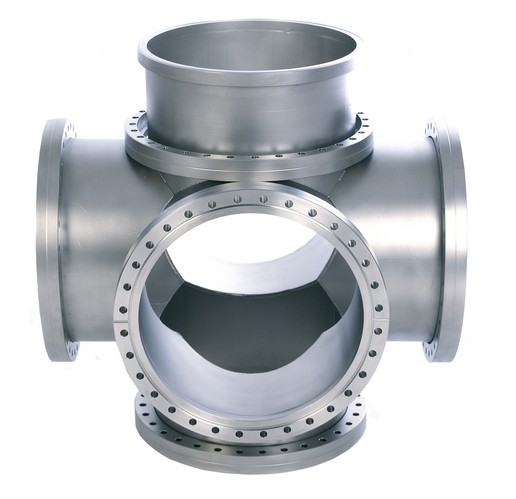

CF 6way cross

Maßgenormter CF-Flansch in bester Qualität: Bei METALLIC FLEX werden Sie fündig

Sie benötigen hochwertige CF-Flansche, die sowohl in puncto Robustheit als auch preislich überzeugen? Dann sollten Sie unbedingt den Online-Katalog von METALLIC FLEX durchstöbern. Jeder CF-Flansch entspricht der offiziellen Norm, ist maßgeprüft und für UHV-Anwendungen gereinigt. Somit können Sie den Flansch direkt einsetzen.

Übrigens: Neben hochqualitativen CF-Flanschen bieten wir Ihnen auch praktische Tools zur UHV-Manipulation, wie zum Beispiel Lineartranslatoren, Manipulatoren oder einen Wobble Stick. Senden Sie uns am besten direkt eine Online-Anfrage zu, damit wir Ihnen ein Angebot zukommen lassen können, das zu Ihrem Bedarf passt. Bei Fragen zu unseren Produkten können Sie sich gerne an unseren Kundenservice wenden. Rufen Sie uns einfach an oder schreiben Sie uns eine E-Mail. Wir freuen uns auf Ihre Anfrage!
