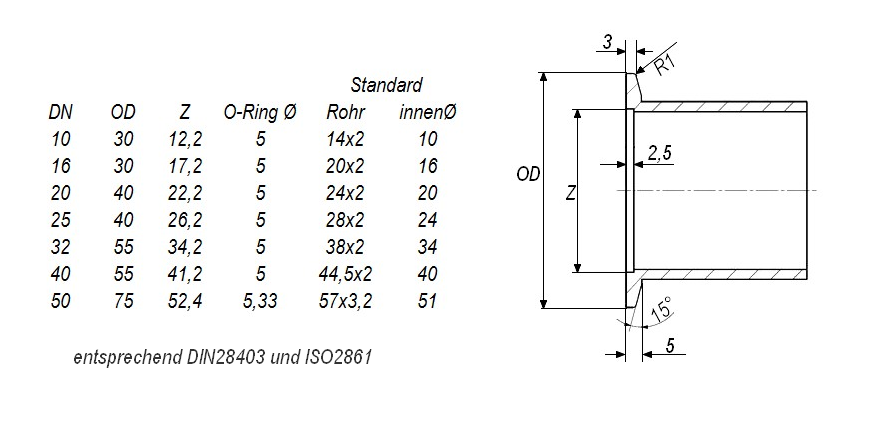

ISO-KF Maße

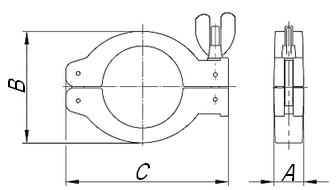

ISO-KF Spannring

- geeignet für den Einsatz mit
Elastomerdichtungen
Druckbereich 0 - 2500hPa
-Temperatur: -196°C bis 200°C
Schraube, Flügelmutter Edelstahl
Max. Drehmoment: 8 Nm
KF-Spannring DN10/16 A=16 B=42 C=63 304 #KSA
KF-Spannring DN25 A=16 B=52 C=72 304 #KSB
KF-Spannring DN40 A=16 B=68 C=90 304 #KSC
KF-Spannring DN50 A=20 B=91 C=113 304 #KSD
KF-Spannring DN10/16 A=16 B=42 C=63 Alu #KSE
KF-Spannring DN25 A=16 B=52 C=72 Alu #KSF
KF-Spannring DN40 A=16 B=68 C=90 Alu #KSG
KF-Spannring DN50 A=20 B=91 C=113 Alu #KSH
KF-Spannring DN40 selbstsichernd Alu #KSP
KF-Spannring DN50 selbstsichernd Alu #KSQ
KF-Schnellspannring DN10/16 Alu/Kunststoff #KSV
KF-Schnellspannring DN25 Alu/Kunststoff #KSW
KF-Schnellspannring DN40 Alu/Kunststoff #KSX

ISO-KF Pratze

- geeignet für den Einsatz mit Elastomerdichtungen
kurze und lange Ausführung
Druckbereich 0 - 1500hPa
-Temperatur: -196°C bis 200°C
Sechskant-Schraube M6 x 20 Edelstahl
Max. Drehmoment: 8 Nm
KF-Pratze DN10-50 A=20 B=20 C=15 D=11.5 E=15 Alu/304 #KPA
KF-Pratze DN10-50 A=24 B=20 C=14 D=12 E=14 Alu/304 #KPB
KF-Spannkette DN25 304 #KSS
KF-Spannkette DN40 304 #KST
KF-Spannkette DN50 304 #KSU

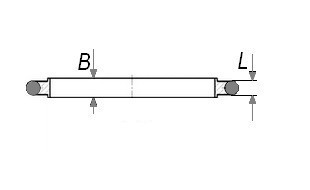

ISO-KF Zentrierring

- Temperatur: -15 bis 200 °C
- Druckbereich 10-7 hPa bis 2500 hPa Überdruck
- weitere Maße n. Tabelle
KF-Zentrierring DN10 304/Viton #KZA
KF-Zentrierring DN16 304/Viton #KZB
KF-Zentrierring DN20 304/Viton #KZC
KF-Zentrierring DN25 304/Viton #KZD
KF-Zentrierring DN32 304/Viton #KZE
KF-Zentrierring DN40 304/Viton #KZF
KF-Zentrierring DN50 304/Viton #KZG
KF-Zentrierring DN10 Alu/Viton #KZH
KF-Zentrierring DN16 Alu/Viton #KZJ
KF-Zentrierring DN20 Alu/Viton #KZK
KF-Zentrierring DN25 Alu/Viton #KZL
KF-Zentrierring DN32 Alu/Viton #KZM
KF-Zentrierring DN40 Alu/Viton #KZN
KF-Zentrierring DN50 Alu/Viton #KZP
KF-Zentrierring DN10 316L/Viton #K1A
KF-Zentrierring DN16 316L/Viton #K1B
KF-Zentrierring DN25 316L/Viton #K1C
KF-Zentrierring DN40 316L/Viton #K1D
KF-Zentrierring DN50 316L/Viton #K1E

ISO-KF Reduzierzentrierring

- Temperatur: -15 bis 200 °C
- Druckbereich 10-7 hPa bis 2500 hPa Überdruck
- weitere Maße n. Tabelle
KF-Reduzierzentrierring DN10/16 Alu/Viton #KXF
KF-Reduzierzentrierring DN20/25 Alu/Viton #KXG
KF-Reduzierzentrierring DN40/32 Alu/Viton #KXH

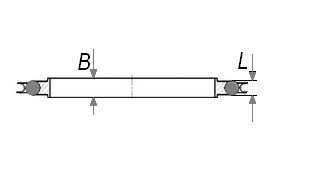

ISO-KF Außenzentrierringe

- Temperatur: -196 bis 200 °C
- Druckbereich 10-7 hPa bis 2500 hPa Überdruck
- weitere Maße n. Tabelle
KF-Außenzentrierring mit Innenring ohne O-Ring DN16 304/ - /304 #KCA
KF-Außenzentrierring mit Innenring ohne O-Ring DN25 304/ - /304 #KCB
KF-Außenzentrierring mit Innenring ohne O-Ring DN40 304/ - /304 #KCC
KF-Außenzentrierring mit Innenring ohne O-Ring DN50 304/ - /304 #KCD
KF-Außenzentrierring mit Innenring DN16 304/Viton/Alu #KCE
KF-Außenzentrierring mit Innenring DN25 304/Viton/Alu #KCF
KF-Außenzentrierring mit Innenring DN40 304/Viton/Alu #KCG
KF-Außenzentrierring mit Innenring DN50 304/Viton/Alu #KCH
KF-Außenzentrierring mit Innenring DN16 316L/Viton/Alu #KC4
KF-Außenzentrierring mit Innenring DN25 316L/Viton/Alu #KC5
KF-Außenzentrierring mit Innenring DN40 316L/Viton/Alu #KC6
KF-Außenzentrierring mit Innenring DN50 316L/Viton/Alu #KC7
KF-Außenzentrierring mit Innenring DN25 304/Viton/304 #KC!
KF-Außenzentrierring mit Innenring DN40 304/Viton/304 #KC?
KF-Außenzentrierring mit Innenring DN50 304/Viton/304 #KC$
KF-Außenzentrierring mit Innenring DN25 316L/Viton/316L #KC)
KF-Außenzentrierring mit Innenring DN40 316L/Viton/316L #KDA
KF-Außenzentrierring mit Innenring DN50 316L/Viton/316L #KDB
KF-Außenzentrierring mit Innenring DN25 316L/Chemraz SFX/316L #KC8
KF-Außenzentrierring mit Innenring DN40 316L/Chemraz SFX/316L #KC9
KF-Außenzentrierring mit Innenring DN50 316L/Chemraz SFX/316L #KC+
KF-Außenzentrierring mit Innenring DN25 316L/Superior? ESF-100 FFKM/316L #KC%
KF-Außenzentrierring mit Innenring DN40 316L/Superior? ESF-100 FFKM/316L #KC&
KF-Außenzentrierring mit Innenring DN50 316L/Superior? ESF-100 FFKM/316L #KC/
KF-Außenzentrierring mit Innenring mit O-Ring DN25 304/FKM / FEP ummantelt/Alu #KCT
KF-Außenzentrierring mit Innenring mit O-Ring DN40 304/FKM / FEP ummantelt/Alu #KCW
KF-Außenzentrierring mit Innenring mit O-Ring DN50 304/FKM / FEP ummantelt/Alu #KCZ
KF-Außenzentrierring DN16 Viton/Alu #KCJ
KF-Außenzentrierring DN25 Viton/Alu #KCK
KF-Außenzentrierring DN40 Viton/Alu #KCL
KF-Außenzentrierring DN50 Viton/Alu #KCM
KF-Außenzentrierring DN16 Viton/304 #KCN
KF-Außenzentrierring DN25 Viton/304 #KCP
KF-Außenzentrierring DN40 Viton/304 #KCQ
KF-Außenzentrierring DN50 Viton/304 #KCR

ISO-KF Wellschlauch

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 0 hPa Überdruck
- Sonderlängen auf Anfrage
- weitere Maße n. Tabelle
KF-Wellschlauch DN16 L=250 304 #KWA
KF-Wellschlauch DN16 L=500 304 #KWB
KF-Wellschlauch DN16 L=750 304 #KWC
KF-Wellschlauch DN16 L=1000 304 #KWD
KF-Wellschlauch DN16 L=1500 304 #KW1
KF-Wellschlauch DN16 L=2000 304 #KW2
KF-Wellschlauch DN25 L=250 304 #KWE
KF-Wellschlauch DN25 L=500 304 #KWF
KF-Wellschlauch DN25 L=750 304 #KWG
KF-Wellschlauch DN25 L=1000 304 #KWH
KF-Wellschlauch DN25 L=1500 304 #KW3
KF-Wellschlauch DN25 L=2000 304 #KW4
KF-Wellschlauch DN40 L=250 304 #KWJ
KF-Wellschlauch DN40 L=500 304 #KWK
KF-Wellschlauch DN40 L=750 304 #KWL
KF-Wellschlauch DN40 L=1000 304 #KWM
KF-Wellschlauch DN40 L=1500 304 #KWZ
KF-Wellschlauch DN40 L=2000 304 #KWN
KF-Wellschlauch DN50 L=200 304 #KW+
KF-Wellschlauch DN50 L=250 304 #KWP
KF-Wellschlauch DN50 L=500 304 #KWQ
KF-Wellschlauch DN50 L=750 304 #KWR
KF-Wellschlauch DN50 L=1000 304 #KWS
KF-Wellschlauch DN50 L=1500 304 #KW5
KF-Wellschlauch DN50 L=2000 304 #KW6
KF Wellschlauch DN16 L=250 316L #KYR
KF Wellschlauch DN16 L=500 316L #KYM
KF Wellschlauch DN16 L=750 316L #KYH
KF Wellschlauch DN16 L=1000 316L #KYD
KF Wellschlauch DN25 L=250 316L #KYQ
KF Wellschlauch DN25 L=500 316L #KYL
KF Wellschlauch DN25 L=750 316L #KYG
KF Wellschlauch DN25 L=1000 316L #KYC
KF Wellschlauch DN40 L=250 316L #KYP
KF-Wellschlauch DN40 L=500 316L #KW8
KF Wellschlauch DN40 L=750 316L #KYF
KF Wellschlauch DN40 L=1000 316L #KYB
KF Wellschlauch DN50 L=250 316L #KYN
KF Wellschlauch DN50 L=500 316L #KYJ
KF Wellschlauch DN50 L=750 316L #KYE
KF Wellschlauch DN50 L=1000 316L #KYA

ISO-KF Federungskörper

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 1000 hPa Überdruck
- Sonderlängen auf Anfrage
- weitere Maße n. Tabelle
KF-Federungskörper DN10 L=100 Balg 316L Flansch 304 #KFA
KF-Federungskörper DN16 L=70 Balg 316L Flansch 304 #KFB
KF-Federungskörper DN16 L=100 Balg 316L Flansch 304 #KFC
KF-Federungskörper DN16 L=100 Balg 316L Flansch 316L #KFW
KF-Federungskörper DN16 L=120 Balg 316L Flansch 304 #KFD
KF-Federungskörper DN25 L=100 Balg 316L Flansch 304 #KFF
KF-Federungskörper DN25 L=120 Balg 316L Flansch 304 #KFG
KF-Federungskörper DN40 L=60 Balg 316L Flansch 304 #KF4
KF-Federungskörper DN40 L=100 Balg 316L Flansch 304 #KFH
KF-Federungskörper DN40 L=120 Balg 316L Flansch 304 #KFJ
KF-Federungskörper DN50 L=60 Balg 316L Flansch 304 #KF5
KF-Federungskörper DN50 L=100 Balg 316L Flansch 304 #KFK
KF-Federungskörper DN50 L=120 Balg 316L Flansch 304 #KFL
KF-Federungskörper DN16 L=120 Balg 316L Flansch 316L #KFY
KF-Federungskörper DN25 L=120 Balg 316L Flansch 316L #KFZ
KF-Federungskörper DN40 L=120 Balg 316L Flansch 316L #KF1
KF-Federungskörper DN40 L=150 Balg 316L Flansch 316L #KF8
KF-Federungskörper DN50 L=120 Balg 316L Flansch 316L #KF2
KF-Federungskörper DN50 L=150 Balg 316L Flansch 316L #KF7

ISO-KF Wellschlauch mit Metallgeflecht

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- Sonderlängen auf Anfrage
- weitere Maße n. Tabelle
KF-Wellschlauch mit Metallgeflecht DN25 L=120 304 #KWV
KF-Wellschlauch mit Metallgeflecht DN40 L=120 304 #KWW
KF-Wellschlauch mit Metallgeflecht DN50 L=120 304 #KWX
KF-Wellschlauch mit Metallgeflecht DN50 L=250 304 #KWY
KF-Wellschlauch mit Metallgeflecht DN25 L=250 316L Metallgeflecht 304 #KXJ
KF-Wellschlauch mit Metallgeflecht DN25 L=500 316L Metallgeflecht 304 #KXK
KF-Wellschlauch mit Metallgeflecht DN25 L=1000 316L Metallgeflecht 304 #KXL
KF-Wellschlauch mit Metallgeflecht DN40 L=250 316L Metallgeflecht 304 #KXM
KF-Wellschlauch mit Metallgeflecht DN40 L=500 316L Metallgeflecht 304 #KXN
KF-Wellschlauch mit Metallgeflecht DN40 L=1000 316L Metallgeflecht 304 #KXP
KF-Wellschlauch mit Metallgeflecht DN50 L=500 316L Metallgeflecht 304 #KXQ
KF-Wellschlauch mit Metallgeflecht DN50 L=1000 316L Metallgeflecht 304 #KXR
Wellschlauch mit Metallgeflecht DN40 bds. mit Rohrstutzten 44.5x2 L=25 304 L=160 #KW$
Wellschlauch mit Metallgeflecht DN50 bds. mit Rohrstutzten 54x2 L=25 304 L=160 #KW?

ISO-KF Membranbalg

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 1000 hPa Überdruck, Einbau entscheidet
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
KF-Membranbalg Ø25/Ø45/316L Axial 50mm 10.000 Zyklen bei Pint=Vac. Pext=Atm. Flansche 304 GL=54-104mm #KM2

ISO-KF Blindflansch

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
KF-Blindflansch DN10 304 #KBA
KF-Blindflansch DN16 304 #KBB
KF-Blindflansch DN20 304 #KBF
KF-Blindflansch DN25 304 #KBC
KF-Blindflansch DN32 304 #KBG
KF-Blindflansch DN40 304 #KBD
KF-Blindflansch DN50 304 #KBE
KF-Blindflansch DN63 304 #KBH
KF-Blindflansch DN10 316L #K1F
KF-Blindflansch DN16 316L #K1G
KF-Blindflansch DN25 316L #K1H
KF-Blindflansch DN40 316L #K1J
KF-Blindflansch DN50 316L #K1K

ISO-KF Anschweißflanschring

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
KF-Anschweißflanschring DN16 für Rohr 20x2 304 #KAA
KF-Anschweißflanschring DN16 für Rohr 19x1.65 304 #KAB
KF-Anschweißflanschring DN25 für Rohr 28x2 304 #KAC
KF-Anschweißflanschring DN25 für Rohr 25.4x1.65 304 #KAD
KF-Anschweißflanschring DN40 für Rohr 44.5x2 304 #KAE
KF-Anschweißflanschring DN40 für Rohr 38x1.5 304 #KAF
KF-Anschweißflanschring DN50 für Rohr 57x3.2 304 #KAG
KF-Anschweißflanschring DN50 für Rohr 54x2 304 #KAH
KF-Anschweißflanschring DN16 für Rohr 18x1 316L #KAR
KF-Anschweißflanschring DN25 für Rohr 28x2 316L #KAJ
KF-Anschweißflanschring DN40 für Rohr 44.5x2 316L #KAK
KF-Anschweißflanschring DN40 für Rohr 42.4x2 316L #KAT
KF-Anschweißflanschring DN40 für Rohr 38.1x1.5 316L #KAV
KF-Anschweißflanschring DN50 für Rohr 57x3.2 316L #KAL
KF-Anschweißflanschring DN50 für Rohr 54x2 316L #KAS

ISO-KF Flansch mit Rohransatz

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
KF-Flansch mit Rohransatz DN10 L=26 mit Rohr 14x2 304 #KHA
KF-Flansch mit Rohransatz DN16 L=26 mit Rohr 20x2 304 #KHC
KF-Flansch mit Rohransatz DN16 L=30 mit Rohr 20x2 304 #KHM
KF-Flansch mit Rohransatz DN25 L=26 mit Rohr 28x2 304 #KHE
KF-Flansch mit Rohransatz DN25 L=26 mit Rohr 28x1.5 304 #KHQ
KF-Flansch mit Rohransatz DN25 L=40 mit Rohr 25.4 x 1.65 304 #KHU
KF-Flansch mit Rohransatz DN25 L=30 mit Rohr 28x2 304 #KHV
KF-Flansch mit Rohransatz DN25 L=52 mit Rohr 28x2 304 #KHW
KF-Flansch mit Rohransatz DN40 L=40 mit Rohr 38x1.5 304 #KH1
KF-Flansch mit Rohransatz DN40 L=26 mit Rohr 42.4x2 304 #KH2
KF-Flansch mit Rohransatz DN40 L=26 mit Rohr 44.5x2 304 #KHG
KF-Flansch mit Rohransatz DN40 L=30 mit Rohr 44.5x2 304 #KH3
KF-Flansch mit Rohransatz DN40 L=58 mit Rohr 44.5x2 304 #KH7
KF-Flansch mit Rohransatz DN40 L=70 mit Rohr 44.5x2 304 #KH8
KF-Flansch mit Rohransatz DN50 L=40 mit Rohr 50.8x1.65 304 #KJA
KF-Flansch mit Rohransatz DN50 L=26 mit Rohr 54x2.0 304 #KHJ
KF-Flansch mit Rohransatz DN50 L=58 mit Rohr 54x2 304 #KJJ
KF-Flansch mit Rohransatz DN50 L=30 mit Rohr 57x3.2 304 #KJD
KF-Flansch mit Rohransatz DN50 L=58 mit Rohr 57x3.2 304 #KJE
KF-Flansch mit Rohransatz DN50 L=70 mit Rohr 57x3.2 304 #KJF
KF-Flansch mit Rohransatz DN16 L=26 mit Rohr 18x1 316L #KAQ
KF-Flansch mit Rohransatz DN16 L=26 mit Rohr 20x2 316L #K1M
KF-Flansch mit Rohransatz DN16 L=30 mit Rohr 20x2 316L #K2R
KF-Flansch mit Rohransatz DN25 L=30 Rohr 25.4x1.65 316L #K2U
KF-Flansch mit Rohransatz DN25 L=26 mit Rohr 28x1.5 316L #K1L
KF-Flansch mit Rohransatz DN25 L=30 mit Rohr 28x2 316L #K2Q
KF-Flansch mit Rohransatz DN25 L=52 mit Rohr 28x2 316L #K2S
KF-Flansch mit Rohransatz DN25 L=30 Rohr 25.4x1.65 316L #K1!
KF-Flansch mit Rohransatz DN50 L=26 mit Rohr 54x2 316L #K1N
KF-Flansch mit Rohransatz DN40 L=26 mit Rohr 42.4x2 316L #K1)
KF-Flansch mit Rohransatz DN40 L=30 mit Rohr 41.2x1.5 316L #K1P
KF-Flansch mit Rohransatz DN40 L=30 mit Rohr 44.5x2 316L #K1+
KF-Flansch mit Rohransatz DN40 L=58 mit Rohr 44.5x2 316L #K1?
KF-Flansch mit Rohransatz DN40 L=70 mit Rohr 44.5x2 316L #K1$
KF-Flansch mit Rohransatz DN50 L=30 mit Rohr 57x3.2 316L #K1%
KF-Flansch mit Rohransatz DN50 L=58 mit Rohr 57x3.2 316L #K1&
KF-Flansch mit Rohransatz DN50 L=70 mit Rohr 57x3.2 316L #K1/

ISO-KF Zwischenstück

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
KF-Zwischenstück DN10 L=60 304 #KNA
KF-Zwischenstück DN16 L=80 304 #KNB
KF-Zwischenstück DN25 L=100 304 #KNC
KF-Zwischenstück DN40 L=130 304 #KND
KF-Zwischenstück DN50 L=140 304 #KNE

ISO-KF Rohrbogen 90°

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
KF-Rohrbogen 90° DN10 L=30 304 #KEA
KF-Rohrbogen 90° DN16 L=40 304 #KEB
KF-Rohrbogen 90° DN25 L=50 304 #KEC
KF-Rohrbogen 90° DN25 L=55 304 #KEL
KF-Rohrbogen 90° DN40 L=65 304 #KED
KF-Rohrbogen 90° DN50 L=70 304 #KEE
KF-Rohrbogen 90° DN10 L=30 316L #KEM
KF-Rohrbogen 90° DN16 L=40 316L #K1Q
KF-Rohrbogen 90° DN25 L=50 316L #K1R
KF-Rohrbogen 90° DN40 L=65 316L #K1S
KF-Rohrbogen 90° DN50 L=70 316L #K1T

ISO-KF Rohrbogen 45°

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
KF-Rohrbogen 45° DN10 L=30 304 #KEF
KF-Rohrbogen 45° DN16 L=25 304 #KEG
KF-Rohrbogen 45° DN25 L=32 304 #KEH
KF-Rohrbogen 45° DN40 L=40 304 #KEJ
KF-Rohrbogen 45° DN50 L=51 304 #KEK
KF-Rohrbogen 45° DN16 L=26 316L #K1U
KF-Rohrbogen 45° DN25 L=32 316L #K1V
KF-Rohrbogen 45° DN40 L=40 316L #K1W
KF-Rohrbogen 45° DN50 L=51 316L #K1X

ISO-KF T-Stück

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
KF-T-Stück DN10 L=60 304 #KTA
KF-T-Stück DN16 L=80 304 #KTB
KF-T-Stück DN25 L=100 304 #KTC
KF-T-Stück DN25 L=104 304 #KTF
KF-T-Stück DN40 L=130 304 #KTD
KF-T-Stück DN50 L=140 304 #KTE
KF-T-Stück DN10 L=60 316L #K1Y
KF-T-Stück DN16 L=80 316L #K1Z
KF-T-Stück DN25 L=100 316L #K11
KF-T-Stück DN40 L=130 316L #K12
KF-T-Stück DN50 L=140 316L #K13

ISO-KF Reduzier-T-Stück

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
KF-Reduzier-T-Stück DN25/16 L=100 R=40 304 #KTL
KF-Reduzier-T-Stück DN40/16 L=130 R=40 304 #KTM
KF-Reduzier-T-Stück DN40/25 L=130 R=50 304 #KTN
KF-Reduzier-T-Stück DN50/16 L=140 R=50 304 #KTP
KF-Reduzier-T-Stück DN50/25 L=140 R=65 304 #KTQ
KF-Reduzier-T-Stück DN50/40 L=140 R=65 304 #KTR
KF-Reduzier-T-Stück DN25/16 L=100 R=40 316L #K14
KF-Reduzier-T-Stück DN40/10 L=130 R=40 316L #K2L
KF-Reduzier-T-Stück DN40/16 L=130 R=40 316L #K15
KF-Reduzier-T-Stück DN40/25 L=130 R=50 316L #K16
KF-Reduzier-T-Stück DN50/10 L=140 R=50 316L #K2M
KF-Reduzier-T-Stück DN50/16 L=140 R=50 316L #K17
KF-Reduzier-T-Stück DN50/25 L=140 R=65 316L #K18
KF-Reduzier-T-Stück DN50/40 L=140 R=65 316L #K19

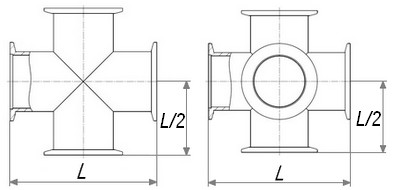

ISO-KF Kreuzstücke

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
KF-Kreuzstück DN10 L=60 304 #KKA
KF-Kreuzstück DN16 L=80 304 #KKB
KF-Kreuzstück DN25 L=100 304 #KKC
KF-Kreuzstück DN40 L=130 304 #KKD
KF-Kreuzstück DN50 L=140 304 #KKE
KF-Kreuzstück DN16 L=80 316L #K2A
KF-Kreuzstück DN25 L=100 316L #K2B
KF-Kreuzstück DN40 L=130 316L #K2C
KF-Kreuzstück DN50 L=140 316L #K2D
KF-6fach-Kreuzstück DN16 L=130 304 #KKM
KF-6fach-Kreuzstück DN25 L=130 304 #KKN
KF-6fach-Kreuzstück DN40 L=130 304 #KKP
KF-6fach-Kreuzstück DN50 L=130 304 #KKQ

ISO-KF Reduzier-Kreuzstück

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
KF-Reduzier-Kreuzstück DN25/16 L=100 R=40 304 #KKF
KF-Reduzier-Kreuzstück DN40/16 L=130 R=40 304 #KKG
KF-Reduzier-Kreuzstück DN40/25 L=130 R=50 304 #KKH
KF-Reduzier-Kreuzstück DN50/16 L=140 R=40 304 #KKI
KF-Reduzier-Kreuzstück DN50/25 L=140 R=50 304 #KKJ
KF-Reduzier-Kreuzstück DN50/40 L=140 R=65 304 #KKK

ISO-KF Reduzierstück stufig

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
KF-Reduzierstück-stufig DN25/DN10 L=28 304 #KRG
KF-Reduzierstück-stufig DN25/DN10 L=40 304 #KRH
KF-Reduzierstück-stufig DN25/DN16 L=28 304 #KRJ
KF-Reduzierstück-stufig DN25/DN16 L=40 304 #KRK
KF-Reduzierstück-stufig DN40/DN10 L=28 304 #KRL
KF-Reduzierstück-stufig DN40/DN10 L=40 304 #KRM
KF-Reduzierstück-stufig DN40/DN16 L=28 304 #KRN
KF-Reduzierstück-stufig DN40/DN16 L=40 304 #KRP
KF-Reduzierstück-stufig DN40/DN25 L=28 304 #KRQ
KF-Reduzierstück-stufig DN40/DN25 L=40 304 #KRR
KF-Reduzierstück-stufig DN50/DN16 L=28 304 #KRS
KF-Reduzierstück-stufig DN50/DN16 L=40 304 #KRT
KF-Reduzierstück-stufig DN50/DN25 L=28 304 #KRU
KF-Reduzierstück-stufig DN50/DN25 L=40 304 #KRV
KF-Reduzierstück-stufig DN50/DN40 L=28 304 #KRW
KF-Reduzierstück-stufig DN50/DN40 L=40 304 #KRX
KF-Reduzierstück-stufig DN25/DN16 L=30 316L #KRY
KF-Reduzierstück-stufig DN40/DN16 L=30 316L #KRZ
KF-Reduzierstück-stufig DN40/DN25 L=30 316L #KR1
KF-Reduzierstück-stufig DN50/DN25 L=30 316L #KR2
KF-Reduzierstück-stufig DN50/DN40 L=30 316L #KR3
KF-Reduzierstück-stufig DN40/DN16 L=28 Alu #KAP

ISO-KF Reduzierstück konisch

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
KF-Reduzierstück DN25/16 konisch L=40 304 #KRA
KF-Reduzierstück DN40/16 konisch L=40 304 #KRB
KF-Reduzierstück DN40/25 konisch L=40 304 #KRC
KF-Reduzierstück DN50/16 konisch L=40 304 #KRD
KF-Reduzierstück DN50/25 konisch L=40 304 #KRE
KF-Reduzierstück DN50/40 konisch L=40 304 #KRF
KF-Reduzierstück DN25/16 konisch L=40 316L #K2E
KF-Reduzierstück DN40/16 konisch L=40 316L #K2F
KF-Reduzierstück DN40/25 konisch L=40 316L #K2G
KF-Reduzierstück DN50/16 konisch L=40 316L #K2H
KF-Reduzierstück DN50/25 konisch L=40 316L #K2J
KF-Reduzierstück DN50/40 konisch L=40 316L #K2K
KF-Reduzierstück DN40/16 konisch L=40 Alu #KAM
KF-Reduzierstück DN40/25 konisch L=40 Alu #KAN

ISO-KF Swagelok-Adapter

KF-Swagelok Adapter DN16 L=40 Rohr Ø6 304 #ZAB
KF-Swagelok Adapter DN16 L=41 Rohr Ø8 304 #ZAC
KF-Swagelok Adapter DN25 L=38 Rohr Ø6 304 #ZAF
KF-Swagelok Adapter DN25 L=39 Rohr Ø8 304 #ZAG
KF-Swagelok Adapter DN25 L=41 Rohr Ø10 304 #ZAH
KF-Swagelok Adapter DN25 L=43 Rohr Ø12 304 #ZAJ
KF-Swagelok Adapter DN40 L=38 Rohr Ø6 304 #ZAM
KF-Swagelok Adapter DN16 L=40 Rohr Ø1/4" 304 #ZAZ
KF-Swagelok Adapter DN16 L=53 Rohr Ø1/2" 304 #ZA2
KF-Swagelok Adapter DN25 L=38 Rohr Ø1/4" 304 #ZA4
KF-Swagelok Adapter DN25 L=53 Rohr Ø1/2" 304 #ZA6
KF-Swagelok Adapter DN40 L=38 Rohr Ø1/4" 304 #ZBA

ISO-KF Adapter

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- weitere Maße n. Tabelle
KF-Einschraubadapter DN16 / G1/4" 304 #ZEG
KF-Einschraubadapter DN40 / R1 1/4" gewindedichtend 304 #ZEH

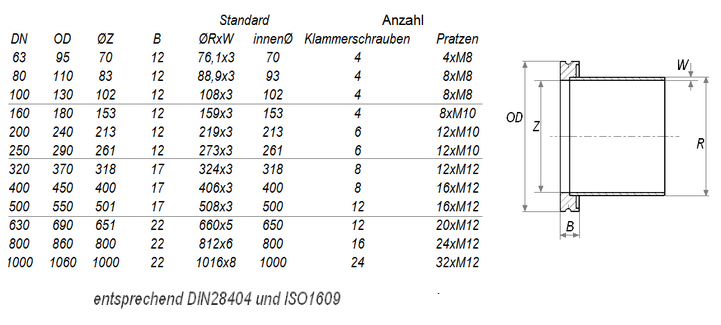

ISO-K Maße

ISO-K Klammerschraube

-Stahl verzinkt: - Temperatur: -0 bis 150 °C , Druckbereich bis 2500 hPa Überdruck
Edelstahl: - Temperatur: -196 bis 300 °C , Druckbereich bis 2500 hPa Überdruck
Aluminium: - Temperatur: -196 bis 200 °C , Druckbereich bis 2500 hPa Überdruck
Druck-Temperatur-Kombination beachten
ISO-K-Klammerschraube DN63-250 M10 Q=17-27 R=61.5 Stahl verzinkt #JSA
ISO-K-Klammerschraube DN320-500 M12 Q=27-33 R=77 Stahl verzinkt #JSB
ISO-K-Klammerschraube DN630 M12 Q=36-44 R=86 Stahl verzinkt #JSC
ISO-K-Klammerschraube DN63-250 M10 Q=17-27 R=61.5 304 #JSD
ISO-K-Klammerschraube DN320-500 M12 Q=27-33 R=77 304 #JSE
ISO-K-Klammerschraube DN630 M12 Q=36-44 R=86 304 #JSF
ISO-K-Klammerschraube DN63-250 M10 Q=17-27 R=61.5 316L #JSG
ISO-K-Klammerschraube DN320-500 M12 Q=27-33 R=77 316L #JSH
ISO-K-Klammerschraube DN630 M12 Q=36-44 R=86 316L #JSJ
ISO-K-Klammerschraube DN63-100 M8 Q=24-27 R=50 Alu #JSK
ISO-K-Klammerschraube DN160-250 M10 Q=27-32 R=52 Alu #JSL
ISO-K-Klammerschraube DN320-500 M12 Q=32-38 R=65 Alu #JSM

ISO-K Pratze

-Stahl verzinkt: - Temperatur: -0 bis 150 °C , Druckbereich bis 2500 hPa Überdruck
Edelstahl: - Temperatur: -196 bis 300 °C , Druckbereich bis 2500 hPa Überdruck
Aluminium: - Temperatur: -196 bis 200 °C , Druckbereich bis 2500 hPa Überdruck , nur für Elastomerdichtungen
Druck-Temperatur-Kombination beachten
ISO-K-Pratze DN63-100 M8 Q=35 R=23 S=14 Stahl verzinkt #JPA
ISO-K-Pratze DN160-250 M10 Q=35 R=23 S=14 Stahl verzinkt #JPB
ISO-K-Pratze DN320-500 M12 Q=50 R=30 S=21 Stahl verzinkt #JPC
ISO-K-Pratze DN630 M12 Q=60 R=41.5 S=26 Stahl verzinkt #JPD
ISO-K-Pratze DN63-100 M8 Q=35 R=23 S=14 304 #JPE
ISO-K-Pratze DN160-250 M10 Q=35 R=23 S=14 304 #JPF
ISO-K-Pratze DN320-500 M12 Q=50 R=30 S=21 304 #JPG
ISO-K-Pratze DN630 M12 Q=60 R=41.5 S=26 304 #JPH
ISO-K-Pratze DN63-100 M8 Q=35 R=23.5 S=14 Alu /A2 #JPJ
ISO-K-Pratze DN160-250 M10 Q=35 R=23.5 S=14 Alu /A2 #JPK
ISO-K-Pratze DN320-500 M12 Q=50 R=30 S=21 Alu /A2 #JPL
ISO-K-Pratze DN630 M12 Q=60 R=41.5 S=26 Alu /A2 #JPM
ISO-K-Pratze DN63-100 M8 Q=30 R=19 S=10 Stahl verzinkt #JPN
ISO-K-Pratze DN160-250 M10 Q=35 R=19 S=10 Stahl verzinkt #JPP

ISO-K Wellschlauch

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 0 hPa Überdruck
- Sonderlängen auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Wellschlauch DN63 L=250 304 #JWA
ISO-K-Wellschlauch DN63 L=500 304 #JWB
ISO-K-Wellschlauch DN63 L=500 Schlauch ID=59 304 #JWU
ISO-K-Wellschlauch DN63 L=750 304 #JWC
ISO-K-Wellschlauch DN63 L=1000 304 #JWD
ISO-K-Wellschlauch DN80 L=250 304 #JWE
ISO-K-Wellschlauch DN80 L=500 304 #JWF
ISO-K-Wellschlauch DN80 L=750 304 #JWG
ISO-K-Wellschlauch DN80 L=1000 304 #JWH
ISO-K-Wellschlauch DN100 L=250 304 #JWJ
ISO-K-Wellschlauch DN100 L=500 304 #JWK
ISO-K-Wellschlauch DN100 L=750 304 #JWL
ISO-K-Wellschlauch DN100 L=1000 304 #JWM
ISO-K-Wellschlauch DN160 L=250 304 #JWN
ISO-K-Wellschlauch DN160 L=500 304 #JWP
ISO-K-Wellschlauch DN160 L=750 304 #JWQ
ISO-K-Wellschlauch DN160 L=1000 304 #JWR
ISO-K-Wellschlauch DN63 L=500 316L #JWS
ISO-K-Wellschlauch DN100 L=500 316L #JWT

ISO-K Federungskörper

- Temperatur: -196 bis 300 °C
- Druckbereich 10-9 hPa bis 1000 hPa Überdruck
- Sonderlängen auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Federungskörper DN63 L=130 Balg 316L Flansch 304 #JFA
ISO-K-Federungskörper DN63 L=140 Balg 316L Flansch 304 #JFN
ISO-K-Federungskörper DN63 L=150 Balg 316L Flansch 304 #JFB
ISO-K-Federungskörper DN63 L=200 Balg 316L Flansch 304 #JFX
ISO-K-Federungskörper DN80 L=130 Balg 316L Flansch 304 #JFC
ISO-K-Federungskörper DN80 L=150 Balg 316L Flansch 304 #JFD
ISO-K-Federungskörper DN100 L=130 Balg 316L Flansch 304 #JFE
ISO-K-Federungskörper DN100 L=150 Balg 316L Flansch 304 #JFF
ISO-K-Federungskörper DN160 L=150 Balg 316L Flansch 304 #JFG
ISO-K-Federungskörper DN160 L=220 Balg 316L Flansch 304 #JFH
ISO-K-Federungskörper DN200 L=200 Balg 316L Flansch 304 #JFZ
ISO-K-Federungskörper DN200 L=220 Balg 316L Flansch 304 #JFJ
ISO-K-Federungskörper DN250 L=200 Balg 316L Flansch 304 #JF1
ISO-K-Federungskörper DN250 L=220 Balg 316L Flansch 304 #JFK
ISO-K-Federungskörper DN320 L=220 Balg 316L Flansch 304 #JFL
ISO-K-Federungskörper DN63 L=120 Balg 316L Flansch 316L #JF8
ISO-K-Federungskörper DN63 L=130 Balg 316L Flansch 316L #JFP
ISO-K-Federungskörper DN80 L=130 Balg 316L Flansch 316L #JFQ
ISO-K-Federungskörper DN100 L=180 Balg 316L Flansch 316L #JF6
ISO-K-Federungskörper DN100 L=120 Balg 316L Flansch 316L #JF7
ISO-K-Federungskörper DN100 L=130 Balg 316L Flansch 316L #JFM
ISO-K-Federungskörper DN160 L=150 Balg 316L Flansch 316L #JFR
ISO-K-Federungskörper DN160 L=250 Balg 316L Flansch 316L #JF5
ISO-K-Federungskörper DN200 L=200 Balg 316L Flansch 316L #JF4
ISO-K-Federungskörper DN200 L=220 Balg 316L Flansch 316L #JFS
ISO-K-Federungskörper DN250 L=200 Balg 316L Flansch 316L #JFV

ISO-K Zentrierring

- Temperatur: -15 bis 200 °C
- Druckbereich 10-7 hPa bis 2500 hPa Überdruck
- weitere Maße n. Tabelle
ISO-K-Zentrierring DN63 B=8 L=3.9 304/Viton #JZA
ISO-K-Zentrierring DN80 B=8 L=3.9 304/Viton #JZB
ISO-K-Zentrierring DN100 B=8 L=3.9 304/Viton #JZC
ISO-K-Zentrierring DN160 B=8 L=3.9 304/Viton #JZD
ISO-K-Zentrierring DN200 B=8 L=3.9 304/Viton #JZE
ISO-K-Zentrierring DN250 B=8 L=3.9 304/Viton #JZF
ISO-K-Zentrierring DN320 B=14 L=5.6 304/Viton #JZG
ISO-K-Zentrierring DN400 B=14 L=5.6 304/Viton #JZH
ISO-K-Zentrierring DN500 B=14 L=5.6 304/Viton #JZJ
ISO-K-Zentrierring DN63 B=8 L=3.9 Alu/Viton #JZK
ISO-K-Zentrierring DN80 B=8 L=3.9 Alu/Viton #JZL
ISO-K-Zentrierring DN100 B=8 L=3.9 Alu/Viton #JZM
ISO-K-Zentrierring DN160 B=8 L=3.9 Alu/Viton #JZN
ISO-K-Zentrierring DN200 B=8 L=3.9 Alu/Viton #JZP
ISO-K-Zentrierring DN250 B=8 L=3.9 Alu/Viton #JZQ
ISO-K-Zentrierring DN320 B=14 L=5.6 Alu/Viton #JZR
ISO-K-Zentrierring DN400 B=14 L=5.6 Alu/Viton #JZS
ISO-K-Zentrierring DN500 B=14 L=5.6 Alu/Viton #JZT
ISO-K-Zentrierring DN63 B=8 L=3.9 316L/Viton #JZU
ISO-K-Zentrierring DN80 B=8 L=3.9 316L/Viton #JZV
ISO-K-Zentrierring DN100 B=8 L=3.9 316L/Viton #JZW
ISO-K-Zentrierring DN160 B=8 L=3.9 316L/Viton #JZX
ISO-K-Zentrierring DN200 B=8 L=3.9 316L/Viton #JZY
ISO-K-Zentrierring DN250 B=8 L=3.9 316L/Viton #JZZ
ISO-K-Zentrierring DN320 B=14 L=5.6 316L/Viton #JZ1

ISO-K Zentrierring mit Außenring

- Temperatur: -15 bis 200 °C
- Druckbereich 10-7 hPa bis 2500 hPa Überdruck
- weitere Maße n. Tabelle
ISO-K-Zentrierring mit Außenring DN63 B=8 L=3.9 304/Viton/Alu #JCA
ISO-K-Zentrierring mit Außenring DN80 B=8 L=3.9 304/Viton/Alu #JCB
ISO-K-Zentrierring mit Außenring DN100 B=8 L=3.9 304/Viton/Alu #JCC
ISO-K-Zentrierring mit Außenring DN160 B=8 L=3.9 304/Viton/Alu #JCD
ISO-K-Zentrierring mit Außenring DN200 B=8 L=3.9 304/Viton/Alu #JCE
ISO-K-Zentrierring mit Außenring DN250 B=8 L=3.9 304/Viton/Alu #JCF
ISO-K-Zentrierring mit Außenring DN320 B=14 L=5.6 304/Viton/Alu #JCG
ISO-K-Zentrierring mit Außenring DN63 B=8 L=3.9 Alu/Viton/Alu #JCJ
ISO-K-Zentrierring mit Außenring DN80 B=8 L=3.9 Alu/Viton/Alu #JCK
ISO-K-Zentrierring mit Außenring DN100 B=8 L=3.9 Alu/Viton/Alu #JCL
ISO-K-Zentrierring mit Außenring DN160 B=8 L=3.9 Alu/Viton/Alu #JCM
ISO-K-Zentrierring mit Außenring DN200 B=8 L=3.9 Alu/Viton/Alu #JCN
ISO-K-Zentrierring mit Außenring DN250 B=8 L=3.9 Alu/Viton/Alu #JCP
ISO-K-Zentrierring mit Außenring DN320 B=14 L=5.6 Alu/Viton/Alu #JCQ
ISO-K-Zentrierring mit Außenring DN63 B=8 L=3.9 316L/Viton/Alu #JCV
ISO-K-Zentrierring mit Außenring DN80 B=8 L=3.9 316L/Viton/Alu #JCX
ISO-K-Zentrierring mit Außenring DN100 B=8 L=3.9 316L/Viton/Alu #JCY
ISO-K-Zentrierring mit Außenring DN160 B=8 L=3.9 316L/Viton/Alu #JCZ
ISO-K-Zentrierring mit Außenring DN200 B=8 L=3.9 316L/Viton/Alu #JC1
ISO-K-Zentrierring mit Außenring DN250 B=8 L=3.9 316L/Viton/Alu #JC2
ISO-K-Adapter Zentrierring DN100 mi Außenring B=8 L=3.9 d=108/102 316L/Viton/ Alu n. Zchg. #JC7
ISO-K-Zentrierring mit Außenring DN100 B=8 L=3.9 316L/Viton/Alu Zentrierringansatz d=108 #JC8
ISO-K-Zentrierring mit Außenring DN63 B=8 L=3.9 316L/Superior? ESF-100 FFKM/Alu #JC9
ISO-K-Zentrierring mit Außenring DN80 B=8 L=3.9 316L/Superior?ESF-100 FFKM/Alu #JC+
ISO-K-Zentrierring mit Außenring DN100 B=8 L=3.9 316L/Superior? ESF-100 FFKM/Alu #JC!
ISO-K-Zentrierring mit Außenring DN160 B=8 L=3.9 316L/Superior? ESF-100 FFKM/Alu #JC?
ISO-K-Zentrierring mit Sieb DN100 B=8 L=3.9 304/Viton Maschenweite 2.5x2.5mm #JC%

ISO-K Blindflansch

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
Mat.Aluminium -196 bis 200 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Blindflansch DN63 304 #JBA
ISO-K-Blindflansch DN80 304 #JBB
ISO-K-Blindflansch DN100 304 #JBC
ISO-K-Blindflansch DN160 304 #JBD
ISO-K-Blindflansch DN200 304 #JBE
ISO-K-Blindflansch DN250 304 #JBF
ISO-K-Blindflansch DN320 304 #JBG
ISO-K-Blindflansch DN63 316L #JBL
ISO-K-Blindflansch DN80 316L #JBM
ISO-K-Blindflansch DN100 316L #JBN
ISO-K-Blindflansch DN160 316L #JBP
ISO-K-Blindflansch DN200 316L #JBQ
ISO-K-Blindflansch DN250 316L #JBR
ISO-K-Blindflansch DN320 316L #JBS
ISO-K-Blindflansch DN63 Alu #JBW
ISO-K-Blindflansch DN80 Alu #JBX
ISO-K-Blindflansch DN100 Alu #JBY
ISO-K-Blindflansch DN160 Alu #JBZ
ISO-K-Blindflansch DN200 Alu #JB1
ISO-K-Blindflansch DN250 Alu #JB2

ISO-K Anschweißflanschring

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Anschweißflanschring DN63 L=6 für Rohr 76.1x3 304 #JAA
ISO-K-Anschweißflanschring DN63 L=8 für Rohr 76.1x3 304 mit Schweisslippe #JAP
ISO-K-Anschweißflanschring DN80 L=6 für Rohr 88.9x3 304 #JAB
ISO-K-Anschweißflanschring DN80 L=6 für Rohr 88.9x3 304 Zchg #JAK
ISO-K-Anschweißflanschring DN100 L=6 für Rohr 108x3 304 #JAC
ISO-K-Anschweißflanschring DN100 L=6 für Rohr 108x3 304 Zchg #JAL
ISO-K-Anschweißflanschring DN100 L=8 für Rohr 108x3 304 mit Schweisslippe #JAQ
ISO-K-Anschweißflanschring DN160 L=6 für Rohr 159x3 304 #JAD
ISO-K-Anschweißflanschring DN160 L=8 für Rohr 159x3 304 mit Schweisslippe #JAR
ISO-K-Anschweißflanschring DN200 L=6 für Rohr 219x3 304 #JAE
ISO-K-Anschweißflanschring DN250 L=6 für Rohr 267x3 304 #JAF
ISO-K-Anschweißflanschring DN250 L=6 für Rohr 273x3 304 #JA6
ISO-K-Anschweißflanschring DN320 L=8 für Rohr 324x3 304 #JAG
ISO-K-Anschweißflanschring DN400 L=8 für Rohr 406x3 304 #JAH
ISO-K-Anschweißflanschring DN500 L=8 für Rohr 508x4 304 #JAS
ISO-K-Anschweißflanschring DN63 L=8 für Rohr 76.1x3 316L mit Schweisslippe #JAM
ISO-K-Anschweißflanschring DN63 L=6 für Rohr 76.1x3 316L #JA!
ISO-K-Anschweißflanschring DN80 L=8 für Rohr 89x3 316L mit Schweisslippe #JAU
ISO-K-Anschweißflanschring DN100 L=8 für Rohr 101.6x2.1 316L mit Schweisslippe #JAW
ISO-K-Anschweißflanschring DN100 L=8 für Rohr 104x2 316L mit Schweisslippe #JAY
ISO-K-Anschweißflanschring DN100 L=6 für Rohr 108x3 316L n. Zchg. #JA+
ISO-K-Anschweißflanschring DN100 L=6 für Rohr 108x3 316L #JA7
ISO-K-Anschweißflanschring DN100 L=8 für Rohr 108x3 316L mit Schweisslippe #JAN
ISO-K-Anschweißflanschring DN100 L=6 für Rohr 114.3x2 316L Zentrier 108 #JA1
ISO-K-Anschweißflanschring DN160 L=6 für Rohr 159x3 316L #JA8
ISO-K-Anschweißflanschring DN160 L=8 für Rohr 159x3 316L mit Schweisslippe #JAJ
ISO-K-Anschweißflanschring DN160 L=8 für Rohr 154x2 316L mit Schweisslippe #JAX
ISO-K-Anschweißflanschring DN200 L=6 für Rohr 219x3 316L #JA9
ISO-K-Anschweißflanschring DN200 L=8 für Rohr 219x3 316L mit Schweisslippe #JAT
ISO-K-Anschweißflanschring DN200 L=8 für Rohr 204x2 316L mit Schweisslippe #JAZ
ISO-K-Anschweißflanschring DN250 L=8 für Rohr 273x3 316L mit Schweißlippe #JA2
ISO-K-Anschweißflanschring DN320 L=8 für Rohr 324x3 316L #JA3
ISO-K-Anschweißflanschring DN400 L=8 für Rohr 406x3 316L #JA4

ISO-K Flansch mit Rohransatz

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Flansch mit Rohransatz DN63 mit Rohr Ø76.1x3 L=30 304 #JHP
ISO-K-Flansch mit Rohransatz DN63 mit Rohr Ø76.1x3 L=100 304 #JHA
ISO-K-Flansch mit Rohransatz DN63 mit Rohr Ø77x2.9 L=100 304 #JHV
ISO-K-Flansch mit Rohransatz DN80 mit Rohr Ø88.9x3 L=100 304 #JHB
ISO-K-Flansch mit Rohransatz DN100 mit Rohr Ø108x3 L=100 304 #JHC
ISO-K-Flansch mit Rohransatz DN160 mit Rohr Ø159x3 L=100 304 #JHD
ISO-K-Flansch mit Rohransatz DN200 mit Rohr Ø219x3 L=100 304 #JHE
ISO-K-Flansch mit Rohransatz DN250 mit Rohr Ø267x3 L=100 304 #JHF
ISO-K-Flansch mit Rohransatz DN320 mit Rohr Ø324x3 L=100 304 #JHG
ISO-K-Flansch mit Rohransatz DN320 mit Rohr Ø324x3 L=35 304L #JHQ
ISO-K-Flansch mit Rohransatz DN400 mit Rohr Ø406x3 L=100 304 #JHH
ISO-K-Flansch mit Rohransatz DN500 mit Rohr Ø508x4 L=100 304 #JHJ
ISO-K-Flansch mit Rohransatz DN500 mit Rohr Ø508x5 L=35 304L #JHR
ISO-K-Flansch mit Rohransatz DN63 mit Rohr Ø76.1x3 L=100 316L #JHK
ISO-K-Flansch mit Rohransatz DN80 mit Rohr Ø88.9x3 L=100 316L #JHL
ISO-K-Flansch mit Rohransatz DN100 mit Rohr Ø108x3 L=100 316L #JHM
ISO-K-Flansch mit Rohransatz DN160 mit Rohr Ø159x3 L=100 316L #JHN
ISO-K-Flansch mit Rohransatz DN200 mit Rohr Ø219x3 L=100 316L #JHS
ISO-K-Flansch mit Rohransatz DN250 mit Rohr Ø267x3 L=100 316L #JHT
ISO-K-Flansch mit Rohransatz DN250 mit Rohr Ø273x3 L=100 316L #JHW
ISO-K-Flansch mit Rohransatz DN320 mit Rohr Ø324x3 L=100 316L #JHU

ISO-K Zwischenstück

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Zwischenstück DN63 L=176 304 #JNA
ISO-K-Zwischenstück DN80 L=196 304 #JNB
ISO-K-Zwischenstück DN100 L=216 304 #JNC
ISO-K-Zwischenstück DN160 L=138 304 #JND
ISO-K-Zwischenstück DN160 L=276 304 #JNE
ISO-K-Zwischenstück DN200 L=178 304 #JNF
ISO-K-Zwischenstück DN250 L=208 304 #JNG

ISO-K Reduzierstück konisch

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Reduzierstück konisch DN80/63 L=63 304 #JRA
ISO-K-Reduzierstück konisch DN100/63 L=63 304 #JRB
ISO-K-Reduzierstück konisch DN100/80 L=63 304 #JRC
ISO-K-Reduzierstück konisch DN160/63 L=104 304 #JRD
ISO-K-Reduzierstück konisch DN160/80 L=104 304 #JRE
ISO-K-Reduzierstück konisch DN160/100 L=104 304 #JRF
ISO-K-Reduzierstück konisch DN80/63 L=63 316L #JR2
ISO-K-Reduzierstück konisch DN100/63 L=63 316L #JRV
ISO-K-Reduzierstück konisch DN100/80 L=63 316L #JRT
ISO-K-Reduzierstück konisch DN160/63 L=104 316L #JRY
ISO-K-Reduzierstück konisch DN160/80 L=104 316L #JR3
ISO-K-Reduzierstück konisch DN160/100 L=104 316L #JRU

ISO-K Reduzierstück stufig

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Reduzierstück stufig DN100/63 L=50 304 #JVB
ISO-K-Reduzierstück stufig DN160/63 L=50 304 #JVD
ISO-K-Reduzierstück stufig DN160/100 L=50 304 #JVF
ISO-K-Reduzierstück stufig DN200/63 L=50 304 #JVG
ISO-K-Reduzierstück stufig DN200/100 L=50 304 #JVH
ISO-K-Reduzierstück stufig DN200/160 L=50 304 #JVJ
ISO-K-Reduzierstück stufig DN250/63 L=50 304 #JVK
ISO-K-Reduzierstück stufig DN250/100 L=50 304 #JVL
ISO-K-Reduzierstück stufig DN250/160 L=50 304 #JVM
ISO-K-Reduzierstück stufig DN250/200 L=50 304 #JVN
ISO-K-Reduzierstück stufig DN100/63 L=50 316L #JVP
ISO-K-Reduzierstück stufig DN160/63 L=50 316L #JVR
ISO-K-Reduzierstück stufig DN160/100 L=50 316L #JVS

ISO-K Winkelstück 90°

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Winkelstück 90° DN63 L=88 304 #JMA
ISO-K-Winkelstück 90° DN80 L= 304 #JMB
ISO-K-Winkelstück 90° DN100 L=108 304 #JMC
ISO-K-Winkelstück 90° DN160 L=138 304 #JMD
ISO-K-Winkelstück 90° DN200 L=178 304 #JME
ISO-K-Winkelstück 90° DN250 L=208 304 #JMF
ISO-K-Winkelstück 90° DN100 L=108 316L #JMG
ISO-K-Winkelstück 90° DN160 L=138 316L #JMH

ISO-K Rohrbogen 90°

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Rohrbogen 90° DN63 L=88 304 #JEA
ISO-K-Rohrbogen 90° DN80 L=98 304 #JEB
ISO-K-Rohrbogen 90° DN80 L=125 304 #JEM
ISO-K-Rohrbogen 90° DN100 L=108 304 #JEC
ISO-K-Rohrbogen 90° DN160 L=232 304 #JED
ISO-K-Rohrbogen 90° DN200 L=278 304 #JEE
ISO-K-Rohrbogen 90° DN250 L=308 304 #JEF
ISO-K-Rohrbogen 90° DN63 L=88 316L #JEG
ISO-K-Rohrbogen 90° DN80 L=98 316L #JEH
ISO-K-Rohrbogen 90° DN100 L=108 316L #JEJ
ISO-K-Rohrbogen 90° DN160 L=235 316L #JEL

ISO-K Winkelstück 45°

ISO-K-Winkelstück 45° DN63 L=82 316L #JEN
ISO-K-Winkelstück 45° DN80 L=100 316L #JEP
ISO-K-Winkelstück 45° DN100 L=128 316L #JEQ
ISO-K-Winkelstück 45° DN160 L=147 316L #JER

ISO-K T-Stück

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K-T-Stück DN63 L=176/88 304 #JTA
ISO-K-T-Stück DN80 L=196/98 304 #JTB
ISO-K-T-Stück DN100 L=216/108 304 #JTC
ISO-K-T-Stück DN160 L=276/138 304 #JTD
ISO-K-T-Stück DN200 L=356/178 304 #JTE
ISO-K-T-Stück DN250 L=416/208 304 #JTF
ISO-K-T-Stück DN63 L=176/88 316L #JTU
ISO-K-T-Stück DN80 L=196/98 316L #JTV
ISO-K-T-Stück DN100 L=216/108 316L #JTW
ISO-K-T-Stück DN160 L=276/138 316L #JTX
ISO-K-T-Stück DN250 L=416/208 316L #JTZ

ISO-K Reduzier-T-Stück

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Reduzier-T-Stück DN80/63 L=196 Lx=95 304 #JTG
ISO-K-Reduzier-T-Stück DN100/63 L=216 Lx=107 304 #JTH
ISO-K-Reduzier-T-Stück DN100/80 L=216 Lx=111 304 #JTJ
ISO-K-Reduzier-T-Stück DN160/63 L=276 Lx=130 304 #JTK
ISO-K-Reduzier-T-Stück DN160/80 L=276 Lx=134 304 #JTL
ISO-K-Reduzier-T-Stück DN160/100 L=276 Lx=131 304 #JTM
ISO-K-Reduzier-T-Stück DN200/63 L=356 Lx=160 304 #JTN
ISO-K-Reduzier-T-Stück DN200/80 L=356 Lx=163 304 #JTP
ISO-K-Reduzier-T-Stück DN200/100 L=356 Lx=161 304 #JTQ
ISO-K-Reduzier-T-Stück DN200/160 L=356 Lx=168 304 #JTR
ISO-K-Reduzier-T-Stück DN100/80 L=216 Lx=111 316L #JT1
ISO-K-Reduzier-T-Stück DN160/100 L=276 Lx=131 316L #JT2

ISO-K Kreuzstück

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Kreuzstück DN63 L=176 304 #JKA
ISO-K-Kreuzstück DN80 L=196 304 #JKB
ISO-K-Kreuzstück DN100 L=216 304 #JKC
ISO-K-Kreuzstück DN160 L=276 304 #JKD
ISO-K-Kreuzstück DN200 L=356 304 #JKE
ISO-K-Kreuzstück DN250 L=416 304 #JKF
ISO-K-6fach-Kreuzstück DN63 L=176 304 #JKG
ISO-K-6fach-Kreuzstück DN80 L=196 304 #JKH
ISO-K-6fach-Kreuzstück DN100 L=216 304 #JKJ
ISO-K-6fach-Kreuzstück DN160 L=276 304 #JKK
ISO-K-6fach-Kreuzstück DN200 L=356 304 #JKL
ISO-K-6fach-Kreuzstück DN250 L=416 304 #JKM

ISO-K Reduzier-Kreuzstück

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Reduzier-Kreuzstück DN80/63 L=196 Lx=95 304 #JKN
ISO-K-Reduzier-Kreuzstück DN100/63 L=216 Lx=107 304 #JKP
ISO-K-Reduzier-Kreuzstück DN100/80 L=216 Lx=111 304 #JKQ
ISO-K-Reduzier-Kreuzstück DN160/63 L=276 Lx=130 304 #JKR
ISO-K-Reduzier-Kreuzstück DN160/80 L=276 Lx=134 304 #JKS
ISO-K-Reduzier-Kreuzstück DN160/100 L=276 Lx=131 304 #JKT
ISO-K-Reduzier-Kreuzstück DN200/63 L=356 Lx=160 304 #JKU
ISO-K-Reduzier-Kreuzstück DN200/80 L=356 Lx=163 304 #JKV
ISO-K-Reduzier-Kreuzstück DN200/100 L=356 Lx=161 304 #JKW
ISO-K-Reduzier-Kreuzstück DN200/160 L=356 Lx=168 304 #JKX
ISO-K-Reduzier-Kreuzstück DN63/40/25/16 L=88 Lx=66/64/59 304 #JKY
ISO-K-Reduzier-Kreuzstück DN100/40/25/16 L=100 Lx=82/80/77 304 #JKZ
ISO-K-Reduzier-Kreuzstück DN160/40/25/16 L=100 Lx=107/107/105 304 #JK1

ISO-K Überwurfflansch mit Sprengring

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K-Überwurfflansch mit Sprengring DN63 304 #JUA
ISO-K-Überwurfflansch mit Sprengring DN80 304 #JUB
ISO-K-Überwurfflansch mit Sprengring DN100 304 #JUC
ISO-K-Überwurfflansch mit Sprengring DN160 304 #JUD
ISO-K-Überwurfflansch mit Sprengring DN200 304 #JUE
ISO-K-Überwurfflansch mit Sprengring DN250 304 #JUF
ISO-K-Überwurfflansch mit Sprengring DN320 304 #JUG
ISO-K-Überwurfflansch mit Sprengring DN63 316L #JUJ
ISO-K-Überwurfflansch mit Sprengring DN100 316L #JUK
ISO-K-Überwurfflansch mit Sprengring DN160 316L #JUL
ISO-K-Überwurfflansch mit Sprengring DN200 316L #JUM
ISO-K-Überwurfflansch mit Sprengring DN250 316L #JUN

Glasbauteile

- Temperatur: -50 bis 200 °C - Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-F-Schauglas DN63 Alu Borosilikat austauschbar #JYA
ISO-F-Schauglas DN100 Alu Fenster 99/120 Borosilikat austauschbar #JZ$
ISO-F-Schauglas DN100 Alu anod. Fenster 95/120 Borosilikat austauschbar Flachdicht. #JZ4
ISO-K-Schauglas DN100 304 Borosilikatglas. Fenstereinfassung Kovar #JGA
ISO-F Schauglas DN 100 mit Schutzglas Aluminium eloxiert. schwarz #JGD
ISO-K-Schauglas DN100 304 Borosilikatglas. Fenstereinfassung O-Ring #JGG

ISO-K/KF Adapter konisch

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K/KF-Adapter konisch DN63/25 L=63 304 #ZRA
ISO-K/KF-Adapter konisch DN63/40 L=63 304 #ZRB
ISO-K/KF-Adapter konisch DN63/50 L=63 304 #ZRC
ISO-K/KF-Adapter konisch DN80/40 L=63 304 #ZRD
ISO-K/KF-Adapter konisch DN80/50 L=63 304 #ZRE
ISO-K/KF-Adapter konisch DN100/25 L=63 304 #ZRF
ISO-K/KF-Adapter konisch DN100/40 L=63 304 #ZRG
ISO-K/KF-Adapter konisch DN100/50 L=63 304 #ZRH
ISO-K/KF-Adapter konisch DN63/25 L=63 316L #ZRT
ISO-K/KF-Adapter konisch DN63/40 L=63 316L #ZRQ
ISO-K/KF-Adapter konisch DN63/50 L=63 316L #ZRR
ISO-K/KF-Adapter konisch DN80/50 L=63 316L #ZRX
ISO-K/KF-Adapter konisch DN80/40 L=63 316L #ZRM
ISO-K/KF-Adapter konisch DN100/25 L=63 316L #ZRU
ISO-K/KF-Adapter konisch DN100/40 L=63 316L #ZRS
ISO-K/KF-Adapter konisch DN100/50 L=63 316L #ZRN

ISO-K/KF Adapter stufig

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K/KF-Adapter stufig DN63/16 L=50 304 #ZVA
ISO-K/KF-Adapter stufig DN63/25 L=50 304 #ZVB
ISO-K/KF-Adapter stufig DN63/40 L=50 304 #ZVC
ISO-K/KF-Adapter stufig DN63/50 L=50 304 #ZVD
ISO-K/KF-Adapter stufig DN80/25 L=50 304 #ZVE
ISO-K/KF-Adapter stufig DN80/40 L=50 304 #ZVF
ISO-K/KF-Adapter stufig DN80/50 L=50 304 #ZVG
ISO-K/KF-Adapter stufig DN100/25 L=50 304 #ZVH
ISO-K/KF-Adapter stufig DN100/40 L=50 304 #ZVJ
ISO-K/KF-Adapter stufig DN100/50 L=50 304 #ZVK
ISO-K/KF-Adapter stufig DN160/40 L=50 304 #ZVL
ISO-K/KF-Adapter stufig DN160/50 L=50 304 #ZVM
ISO-K/KF-Adapter stufig DN200/25 L=50 304 #ZVN
ISO-K/KF-Adapter stufig DN63/40 L=50 316L #ZBN
ISO-K/KF-Adapter stufig DN63/50 L=50 316L #ZBT
ISO-K/KF-Adapter stufig DN100/40 L=50 316L #ZBP
ISO-K/KF-Adapter stufig DN100/50 L=50 316L #ZBU

ISO-K/KF Reduzier-T-Stück

- Temperatur: Mat.304 -196 bis 300 °C
Mat.316L -196 bis 350 °C
- Druckbereich 10-9 hPa bis 2500 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
ISO-K/KF-Reduzier-T-Stück DN63/16 L=176 R=75 304 #ZTA
ISO-K/KF-Reduzier-T-Stück DN63/25 L=176 R=75 304 #ZTB
ISO-K/KF-Reduzier-T-Stück DN63/40 L=176 R=75 304 #ZTC
ISO-K/KF-Reduzier-T-Stück DN63/50 L=176 R=75 304 #ZTD
ISO-K/KF-Reduzier-T-Stück DN100/16 L=216 R=100 304 #ZTE
ISO-K/KF-Reduzier-T-Stück DN100/25 L=216 R=100 304 #ZTF
ISO-K/KF-Reduzier-T-Stück DN100/40 L=216 R=100 304 #ZTG
ISO-K/KF-Reduzier-T-Stück DN100/50 L=216 R=100 304 #ZTH
ISO-K/KF-Reduzier-T-Stück DN160/16 L=276 R=125 304 #ZTJ
ISO-K/KF-Reduzier-T-Stück DN160/25 L=276 R=125 304 #ZTK
ISO-K/KF-Reduzier-T-Stück DN160/40 L=276 R=125 304 #ZTL
ISO-K/KF-Reduzier-T-Stück DN160/50 L=276 R=125 304 #ZTM
ISO-K/KF-Reduzier-T-Stück DN63/25 L=176 R=75 316L #ZTN
ISO-K/KF-Reduzier-T-Stück DN63/40 L=176 R=75 316L #ZTS
ISO-K/KF-Reduzier-T-Stück DN63/50 L=176 R=75 316L #ZTV
ISO-K/KF-Reduzier-T-Stück DN100/25 L=216 R=100 316L #ZTP
ISO-K/KF-Reduzier-T-Stück DN100/40 L=216 R=100 316L #ZTT
ISO-K/KF-Reduzier-T-Stück DN100/50 L=216 R=100 316L #ZTU
ISO-K/KF-Reduzier-T-Stück DN160/25 L=276 R=125 316L #ZTQ

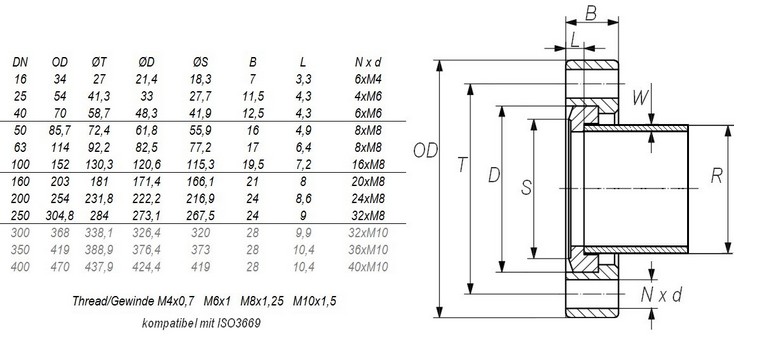

ISO-CF Maße

ISO-CF Kupferdichtung

- Temperatur: -196 bis 200 °C
- Druckbereich 10-13 hPa bis 2500 hPa Überdruck
- weitere Maße n. Tabelle
ISO-CF-Kupferdichtung sauerstofffrei DN16 D=21.3 d=16.2 10-er Pack #CAA
ISO-CF-Kupferdichtung sauerstofffrei DN25 D=32.9 d=25.6 10-erPack #CAB
ISO-CF-Kupferdichtung sauerstofffrei DN40 D=48.1 d=36.7 10-er Pack #CAC
ISO-CF-Kupferdichtung sauerstofffrei DN50 D=61.6 d=50.9 10-er Pack #CAD
ISO-CF-Kupferdichtung sauerstofffrei DN63 D=82.4 d=63.6 10-er Pack #CAE
ISO-CF-Kupferdichtung sauerstofffrei DN100 D=120.5 d=101.7 10-er Pack #CAF
ISO-CF-Kupferdichtung sauerstofffrei DN160 D=171.2 d=152.5 5-er Pack #CAG
ISO-CF-Kupferdichtung sauerstofffrei DN200 D=222.1 d=203.3 5-er Pack #CAH
ISO-CF-Kupferdichtung sauerstofffrei DN250 D=272.9 d=254 5-er Pack #CAJ
ISO-CF-Kupferdichtung sauerstofffrei DN300 D=313 d=300 5-er Pack #CAK
ISO-CF-Kupferdichtung sauerstofffrei DN350 D=376.9 d=356.3 5-er Pack #CAL
ISO-CF-Kupferdichtung sauerstofffrei DN400 D=419 d=407 #CAM
ISO-CF-Kupferdichtung sauerstofffrei versilbert DN16 D=21.3 d=16.2 5-er Pack #CAN
ISO-CF-Kupferdichtung sauerstofffrei versilbert DN40 D=48.1 d=36.7 5-er Pack #CKA
ISO-CF-Kupferdichtung sauerstofffrei versilbert DN63 D=82.4 d=63.6 5-er Pack #CKB
ISO-CF-Kupferdichtung sauerstofffrei versilbert DN100 D=120.5 d=101.7 5-er Pack #CKC
ISO-CF-Kupferdichtung sauerstofffrei versilbert DN200 D=222.1 d=203.3 5-er Pack #CKD
ISO-CF-Kupferdichtung sauerstofffrei versilbert DN250 D=272.9 d=254 5-er Pack #CKE

ISO-CF Vitondichtung

- Temperatur: -15 bis 200 °C
- Druckbereich 10-7 hPa bis 2500 hPa Überdruck
- weitere Maße n. Tabelle
ISO-CF-Vitondichtung DN100 D=120.5 d=101.7 #CHG
ISO-CF-Vitondichtung DN160 D=171.2 d=152.5 #CHH
ISO-CF-Vitondichtung DN200 D=222.1 d=203.3 #CHI
ISO-CF-Vitondichtung DN250 D=272.9 d=254 #CHJ
ISO-CF-Vitondichtung mit Zentrierlippe DN40 D=48.2 d=36 #CHK
ISO-CF-Vitondichtung mit Zentrierlippe DN63 D=82.4 d=71 #CHL
ISO-CF-Vitondichtung mit Zentrierlippe DN100 D=120.5 d=109 #CHM
ISO-CF-Vitondichtung mit Zentrierlippe DN160 D=171.3 d=158 #CHN
ISO-CF-Vitondichtung mit Zentrierlippe DN250 D=273.1 d=254 #CHP

ISO-CF Wellschlauch

- Temperatur: -196 bis 300 °C ausheizbar bis 450 °C
- Druckbereich 10-12 hPa bis 0 hPa Überdruck
- weitere Maße n. Tabelle
ISO-CF-Wellschlauch DN16 fest /rot. L=250 304 #CAQ
ISO-CF-Wellschlauch DN16 fest /rot. L=500 304 #CAR
ISO-CF-Wellschlauch DN16 fest /rot. L=750 304 #CAS
ISO-CF-Wellschlauch DN16 fest /rot. L=1000 304 #CAT
ISO-CF-Wellschlauch DN40 fest /rot. L=250 304 #CAU
ISO-CF-Wellschlauch DN40 fest /rot. L=500 304 #CAV
ISO-CF-Wellschlauch DN40 fest /rot. L=750 304 #CAW
ISO-CF-Wellschlauch DN40 fest /rot. L=1000 304 #CAX
ISO-CF-Wellschlauch DN63 fest /rot. L=250 304 #CAY
ISO-CF-Wellschlauch DN63 fest /rot. L=500 304 #CAZ
ISO-CF-Wellschlauch DN63 fest /rot. L=750 304 #CA1
ISO-CF-Wellschlauch DN63 fest /rot. L=1000 304 #CA2
ISO-CF-Wellschlauch DN100 fest /rot. L=250 304 #CA3
ISO-CF-Wellschlauch DN100 fest /rot. L=500 304 #CA4
ISO-CF-Wellschlauch DN100 fest /rot. L=750 304 #CA5
ISO-CF-Wellschlauch DN100 fest /rot. L=1000 304 #CA6

ISO-CF Federungskörper

- Temperatur: -196 bis 300 °C ausheizbar bis 450 °C
- Druckbereich 10-12 hPa bis 1000 hPa Überdruck
- weitere Maße n. Tabelle
ISO-CF-Federungskörper DN40 fest /rot. L=95 mit WB 39/55/0.15 #CA7
ISO-CF-Federungskörper DN63 fest /rot. L=120 mit WB 54.8/75/0.2/1.4571 #CA8
ISO-CF-Federungskörper DN160 fest /rot. L=130 mit WB 85/110/0.2/1.4571 #CA9
ISO-CF-Federungskörper DN160 fest /rot. L=155 Balg 316L Flansch 304 #CBA
ISO-CF-Federungskörper DN16 fest /rot. L=110 Balg 316L Flansch 304 #CBB
ISO-CF-Federungskörper DN40 fest /rot. L=160 Balg 316L Flansch 304 #CBC
ISO-CF-Federungskörper DN63 fest /rot. L=220 Balg 316L Flansch 304 #CBD
ISO-CF-Federungskörper DN100 fest /rot. L=230 Balg 316L Flansch 304 #CBE
ISO-CF-Federungskörper DN160 fest /rot. L=270 Balg 316L Flansch 304 #CBF

ISO-CF Flansch mit Rohransatz fest

- Temperatur: -196 bis 300 °C ausheizbar bis 450 °C
- Druckbereich 10-12 hPa bis 1000 hPa Überdruck
- weitere Maße n. Tabelle
CF-Flansch mit Rohransatz DN16 fest mit RohrØ18x1 L=50 Edelstahl #CDD
CF-Flansch mit Rohransatz DN25 fest mit RohrØ25.4x1.65 L=50 Edelstahl #CDE
CF-Flansch mit Rohransatz DN40 fest mit RohrØ38x1.5 L=50 Edelstahl #CDF
CF-Flansch mit Rohransatz DN40 fest mit RohrØ40x1.5 L=50 Edelstahl #CDG
CF-Flansch mit Rohransatz DN50 fest mit RohrØ50.8x2 L=100 Edelstahl #CDJ
CF-Flansch mit Rohransatz DN63 fest mit RohrØ63.5x2 L=100 Edelstahl #CDL
CF-Flansch mit Rohransatz DN100 fest mit RohrØ101.6x2 L=100 Edelstahl #CDN
CF-Flansch mit Rohransatz DN100 fest mit RohrØ108x3 L=135 Edelstahl #CD+
CF-Flansch mit Rohransatz DN160 fest mit RohrØ152.4x2 L=100 Edelstahl #CDQ
CF-Flansch mit Rohransatz DN160 fest mit RohrØ159x2 L=100 Edelstahl #CDR
CF-Flansch mit Rohransatz DN200 fest mit RohrØ205x2.5 L=100 Edelstahl #CDS
CF-Flansch mit Rohransatz DN250 fest mit RohrØ256x3 L=100 Edelstahl #CDT
CF-Flansch mit Rohransatz DN40 fest Gew. mit RohrØ40x1.5 L=50 Edelstahl #CDH
CF-Flansch mit Rohransatz DN63 fest Gew. mit RohrØ63.5x2 L=100 Edelstahl #CDK
CF-Flansch mit Rohransatz DN100 fest Gew. mit RohrØ101.6x2 L=100 Edelstahl #CDM

ISO-CF Flansch mit Rohransatz drehbar

- Temperatur: -196 bis 300 °C ausheizbar bis 450 °C
- Druckbereich 10-12 hPa bis 1000 hPa Überdruck
- weitere Maße n. Tabelle
CF-Flanschmit Rohransatz DN16 rot. mit RohrØ18x1 L=50 Edelstahl #CDU
CF-Flanschmit Rohransatz DN25 rot. mit RohrØ25.4x1.65 L=50 Edelstahl #CDV
CF-Flanschmit Rohransatz DN40 rot. mit RohrØ38x1.5 L=50 Edelstahl #CDW
CF-Flanschmit Rohransatz DN40 rot. mit RohrØ40x1.5 L=50 Edelstahl #CDX
CF-Flanschmit Rohransatz DN50 rot. mit RohrØ50.8x2 L=100 Edelstahl #CDY
CF-Flanschmit Rohransatz DN63 rot. mit RohrØ63.5x2 L=100 Edelstahl #CDZ
CF-Flanschmit Rohransatz DN63 rot. mit RohrØ70x2 L=100 Edelstahl #CD1
CF-Flanschmit Rohransatz DN100 rot. mit RohrØ101.6x2 L=100 Edelstahl #CD2
CF-Flanschmit Rohransatz DN100 rot. mit RohrØ108x2 L=100 Edelstahl #CD3
CF-Flanschmit Rohransatz DN160 rot. mit RohrØ152.4x2 L=100 Edelstahl #CD5
CF-Flanschmit Rohransatz DN200 rot. mit RohrØ205x2.5 L=100 Edelstahl #CD6
CF-Flanschmit Rohransatz DN250 rot. mit RohrØ256x3 L=100 Edelstahl #CD8
CF-Flanschmit Rohransatz DN160 rot. Gew. mit RohrØ152.4x2 L=100 Edelstahl #CD4
CF-Flanschmit Rohransatz DN200 rot. Gew. mit RohrØ205x2.5 L=100 Edelstahl #CD7

ISO-CF Winkelstück 90°

- Temperatur: -196 bis 300 °C ausheizbar bis 450 °C
- Druckbereich 10-12 hPa bis 1000 hPa Überdruck
- weitere Maße n. Tabelle
CF-Winkelstück 90° DN16 L=40 Edelstahl #CD9
CF-Winkelstück 90° DN40 L=70 Edelstahl #CEA
CF-Winkelstück 90° DN63 L=105 Edelstahl #CEB
CF-Winkelstück 90° DN100 L=130 Edelstahl #CEC
CF-Winkelstück 90° DN160 L=160 Edelstahl #CED
CF-Winkelstück 90° DN200 L=200 Edelstahl #CEE

ISO-CF T-Stück

- Temperatur: -196 bis 300 °C ausheizbar bis 450 °C
- Druckbereich 10-12 hPa bis 1000 hPa Überdruck
1 Flansch drehbar
- weitere Maße n. Tabelle
CF-T-Stück DN16 je Achse 1x rot. L=76/38 Edelstahl #CEF
CF-T-Stück DN40 je Achse 1x rot. L=126/63 Edelstahl #CEG
CF-T-Stück DN63 je Achse 1x rot. L=210/105 Edelstahl #CEH
CF-T-Stück DN100 je Achse 1x rot. L= 270/135 Edelstahl #CEJ
CF-T-Stück DN160 je Achse 1x rot. L=334/167 Edelstahl #CEK
CF-T-Stück DN200 je Achse 1x rot. L=406/203 Edelstahl #CEL
CF-T-Stück DN16 3x fest L=76/38 Edelstahl #CEM
CF-T-Stück DN40 3x fest L=126/63 Edelstahl #CEN
CF-T-Stück DN63 3x fest L=210/105 Edelstahl #CEP
CF-T-Stück DN100 3x fest L= 270/135 Edelstahl #CEQ
CF-T-Stück DN160 3x fest L=334/167 Edelstahl #CER
CF-T-Stück DN200 3x fest L=406/203 Edelstahl #CES

ISO-CF Reduzier-T-Stück

- Temperatur: -196 bis 300 °C ausheizbar bis 450 °C
- Druckbereich 10-12 hPa bis 1000 hPa Überdruck
1 Flansch drehbar
- weitere Maße n. Tabelle
CF-Reduzier T-Stück DN40/16 je Achse 1x rot. L=76/38 Edelstahl #CET
CF-Reduzier T-Stück DN63/40 je Achse 1x rot. L=210/77 Edelstahl #CEU
CF-Reduzier T-Stück DN100/40 je Achse 1x rot. L=270/95 Edelstahl #CEV
CF-Reduzier T-Stück DN100/63 je Achse 1x rot. L=270/95 Edelstahl #CEW
CF-Reduzier T-Stück DN160/40 je Achse 1x rot. L=334/110 Edelstahl #CEX
CF-Reduzier T-Stück DN160/63 je Achse 1x rot. L=334/110 Edelstahl #CEY
CF-Reduzier T-Stück DN200/40 je Achse 1x rot. L=406/145 Edelstahl #CEZ
CF-Reduzier T-Stück DN200/63 je Achse 1x rot. L=406/145 Edelstahl #CE1
CF-Reduzier T-Stück DN200/100 je Achse 1x rot. L=406/145 Edelstahl #CE2
CF-Reduzier T-Stück DN200/160 je Achse 1x rot. L=406/145 Edelstahl #CE3
CF-Reduzier T-Stück DN250/40 je Achse 1x rot. L=500/170 Edelstahl #CE4
CF-Reduzier T-Stück DN250/63 je Achse 1x rot. L=500/170 Edelstahl #CE5
CF-Reduzier T-Stück DN250/100 je Achse 1x rot. L=500/170 Edelstahl #CE6
CF-Reduzier T-Stück DN250/160 je Achse 1x rot. L=500/170 Edelstahl #CE7
CF-Reduzier T-Stück DN250/200 je Achse 1x rot. L=500/170 Edelstahl #CE8

ISO-CF Kreuz

- Temperatur: -196 bis 300 °C ausheizbar bis 450 °C
- Druckbereich 10-12 hPa bis 1000 hPa Überdruck
3 Flansche drehbar
- weitere Maße n. Tabelle
CF-Kreuz 5fach DN16 je Achse 1x rot. L=76 Edelstahl #CE9
CF-Kreuz 5fach DN40 je Achse 1x rot. L=126 Edelstahl #CFA
CF-Kreuz 5fach DN63 je Achse 1x rot. L=210 Edelstahl #CFB
CF-Kreuz 5fach DN100 je Achse 1x rot. L=270 Edelstahl #CFC
CF-Kreuz 5fach DN160 je Achse 1x rot. L=334 Edelstahl #CFD
CF-Kreuz 5fach DN200 je Achse 1x rot. L=406 Edelstahl #CFE
CF-Kreuz 6fach DN16 je Achse 1x rot. L=76 Edelstahl #CFF
CF-Kreuz 6fach DN40 je Achse 1x rot. L=126 Edelstahl #CFG
CF-Kreuz 6fach DN63 je Achse 1x rot. L=210 Edelstahl #CFH
CF-Kreuz 6fach DN100 je Achse 1x rot. L=270 Edelstahl #CFJ
CF-Kreuz 6fach DN160 je Achse 1x rot. L=334 Edelstahl #CFK
CF-Kreuz 6fach DN200 je Achse 1x rot. L=406 Edelstahl #CFL

ISO-CF Würfel

- Temperatur: -196 bis 300 °C ausheizbar bis 450 °C
- Druckbereich 10-12 hPa bis 1000 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
CF-Würfel 6xDN16 L=35 Edelstahl #CFM
CF-Würfel 6xDN40 L=73 Edelstahl #CFN
CF-Würfel 6xDN63 L=114 Edelstahl #CFP
CF-Würfel 6xDN100 L=152 Edelstahl #CFQ
CF-Würfel 6xDN160 L=203 Edelstahl #CFR
CF-Würfel 6xDN160 L=203 316L #CFW
CF-Würfel 6xDN200 L=254 Edelstahl #CFS
CF-Würfel 6xDN250 L=305 Edelstahl #CFT
CF-Würfel 6xDN300 L=362 Edelstahl #CFU

ISO-CF Fensterflansch

- Temperatur: bis 350 °C Aufheiz-/Abkühlrate max. 3K/min
- Druckbereich 10-11 hPa bis 1000 hPa Überdruck
- andere Materialien auf Anfrage
- weitere Maße n. Tabelle
CF-Fensterflansch DN40 Kodialglas #CFV
CF-Fensterflansch DN63 Kodialglas #CFX
CF-Fensterflansch DN100 Kodialglas #CFZ
CF-Fensterflansch DN160 Kodialglas #CF1
CF-Fensterflansch DN200 Kodialglas #CF2

ISO-CF-KF Adapter

- Temperatur: -196 bis 300 °C ausheizbar bis 450 °C
- Druckbereich 10-12 hPa bis 1000 hPa Überdruck
- weitere Maße n. Tabelle
CF-KF-Adapter DN100/40 zylindrisch L=50 304 #CJA
CF-KF-Adapter DN40/25 zylindrisch L=63 304 #CJE
CF-KF-Adapter DN63/25 zylindrisch L=50 304 #CJB
CF-KF-Adapter DN63/25 zylindrisch L=63 304 #CJF
CF-KF-Adapter DN160/25 zylindrisch L=63 304 #CJG
CF-KF-Adapter DN100/25 zylindrisch L=50 304 #CJ5
CF-Reduzierstück DN100/160 L=95 Mat. 304 tube ID=99 #CRA

Eckventile Übersicht

Eckventil Manuell

- Temperatur: -5 bis 150 °C
- Druckbereich 10-8 hPa bis 1000 hPa Überdruck
- Gehäuse Edelstahl od. Alu
-Stößel Balggedichtet od.O-Ring gedichtet
- Ventilteller mit O-Ring auswechselbar
- weitere Maße n. Tabelle
- Einbaulage beliebig
- für Luft und nichtkorrosive Gase
-Aktor mit Drehknauf
KF-Eckventil DN16 Man. 304 Dicht: Balg u. 2xViton L=54.6 H=137-156.5 ØB=60 Öffnung 80% #VSA
KF-Eckventil DN16 Man. 316L Dicht: Balg u. 2xViton L=54.6 H=137-156.5 ØB=60 Öffnung 80% #VSP
KF-Eckventil DN25 Man. 304 Dicht: Balg u. 2xViton L=51.6 H=131-149.5 ØB=60 Öffnung 80% #VSB
KF-Eckventil DN25 Man. 316L Dicht: Balg u. 2xViton L=51.6 H=131-149.5 ØB=60 Öffnung 80% #VSN
KF-Eckventil DN40 Man. 304 Dicht: Balg u.2xViton L=61 H=164-198 ØB=76 Öffnung 80% #VSC
KF-Eckventil DN50 Man. 304 Dicht: Balg u.2xViton L=55 H=172 ØB=57 Öffnung 80% #VSD
KF-Eckventil DN63 Man. 304 Dicht: Balg u.2xViton L=55 H=172 ØB=57 Öffnung 80% #VSE

Eckventil Pneumatisch

- Temperatur: -5 bis 150 °C
- Druckbereich 10-8 hPa bis 1000 hPa Überdruck
- Gehäuse Edelstahl od. Alu
-Stößel Balggedichtet od.O-Ring gedichtet
- Ventilteller mit O-Ring auswechselbar
- weitere Maße n. Tabelle
-Aktor beidseitig luftbeaufschlagt,
für drucklos geschlossen od. offen Feder mitbestellen
- Positionsindikator mitbestellen
KF-Eckventil DN16 Pneu. 304 Dicht: Balg u.2xViton druckl. geschl. L=55 H=172 ØB=57 Öffnung ca. 80% #VSF
KF-Eckventil DN25 Pneu. 304 Dicht: Balg u.2xViton druckl. geschl. L=52 H=167 ØB=57 Öffnung ca. 80% #VSG
KF Eckventil DN25 Pneu.304 Dicht:Balg u.2xViton Posind. druckl. geschl. L=50 H=119 ØB=96 Öffnung ca. 30% #VSL
KF-Eckventil DN40 Pneu. 304 Dicht: Balg u.2xViton druckl. geschl. L=61 H=210 ØB=76 Öffnung ca. 80% #VSH
KF-Eckventil DN50 Pneu. 304 Dicht: Balg u.2xViton druckl. geschl. L=86 H=255 ØB=88 Öffnung ca. 80% #VSJ
ISO-K-Eckventil DN63 Pneu. 304 Dicht: Balg u.2xViton druckl. geschl. L=83 H=275 ØB=100 Öffnung ca. 80% #VSK
Positionsindikator-Paar für #VSF.VSG.VSH.VSJ.VSK #VP1
Pneumatikventil elektromagnetisch 230V/24V für #VSF.VSG.VSL.VSH.VSJ.VSK #VM1
ISO-K-Eckventil DN100 Pneu. 304 Dicht: Balg u.2xViton Posindikator Pneum.ventil L=108 H=306 ØB=154 #VEJ

Eckventil Elektromagnetisch

- keine Druckluft erfoderlich
- Temperatur: -0° bis 80 °C
- Druckbereich 10-8 hPa bis 1200 hPa Überdruck
- Zyklen bis erste Wartung 200.000
stromlos geschlossen
- Anschlußspannung 230V 50Hz
- Einbaulage beliebig
- für Luft und nichtkorrosive Gase
- Schließzeit <0,1s
- Positionsindikator für Offenstellung
KF-Eckventil DN16 Elektr. 304 Dicht: Balg u.2xViton L=38 H=168 ØB=44 D=64 #VAB
KF-Eckventil DN25 Elektr. 304 Dicht: Balg u.2xViton L=45 H=187 ØB=50 D=69 #VAD
KF-Eckventil DN40 Elektr. 304 Dicht: Balg u.2xViton L=55 H=221 ØB=73 D=100 #VAF
KF-Eckventil DN50 Elektr. 304 Dicht: Balg u.2xViton L=65 H=245 ØB=78 D=110 #VAH
KF-Eckventil DN16 Elektr. Alu Dicht: Balg u.2xViton L=38 H=168 ØB=44 D=48 #VEE
KF-Eckventil DN25 Elektr. Alu Dicht: Balg u.2xViton L=45 H=187 ØB=50 D=56 #VEF
KF-Eckventil DN40 Elektr. Alu Dicht: Balg u.2xViton L=55 H=221 ØB=73 D=78 #VEG
KF-Eckventil DN50 Elektr. Alu Dicht: Balg u.2xViton L=65 H=245 ØB=78 D=84 #VEH

Inline-Ventil Elektromagnetisch

- keine Druckluft erfoderlich
- Temperatur: -0° bis 80 °C
- Druckbereich 10-8 hPa bis 1200 hPa Überdruck
- Zyklen bis erste Wartung 200.000
stromlos geschlossen
- Anschlußspannung 230V 50Hz
- Einbaulage beliebig
- für Luft und nichtkorrosive Gase
- Schließzeit <0,1s
- Positionsindikator für Offenstellung
KF-Inline-Ventil DN16 Elektr. 230V 304 Dicht: Balg u.2xViton L=80 H=148 ØB=41 D=46 #VAJ
KF-Inline-Ventil DN25 Elektr. 230V 304 Dicht: Balg u.2xViton L=100 H=145 ØB=51 D=52 #VAK
KF-Inline-Ventil DN40 Elektr. 230V 304 Dicht: Balg u.2xViton L=130 H=201 ØB=61 D=74 #VAL
KF-Inline-Ventil DN50 Elektr. 230V 304 Dicht: Balg u.2xViton L=140 H=232 ØB=75 D=78 #VAM

Kugelhahn

- Temperatur: -0° bis 150 °C
- Druck -1 bis 4bar
-
KF-Kugelhahn DN25 Man. L=107 H=80 Tmax.=150°C 304 Dicht. PTFE #KFV
KF-Kugelhahn DN16 Man. L=129.4 Tmax.=150°C 304 Dicht. PTFE #KF6
KF-Kugelhahn DN25 Man. L=123.5 H=84 Tmax.=150°C 304 Dicht. PTFE #KF3
KF-Kugelhahn DN40 Man. L=147 H=117 Tmax.=150°C 304 Dicht. PTFE #KFX
KF-2-Wege-Schmetterlingsventil DN40 304 #VAN

Lineartranslator Übersicht

UHV-Z-Translator Carina

UHV-Anwendung
- Temperatur: -196 bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- manueller Antrieb
- Skalenteilung 1mm
- alle Einbaupositionen
- weitere Maße n. Tabelle
UHV-Z-Translator Carina 16T_16T_25 DN16CF Hub25 LFF=28.5-53.5 LT=66 LS=19 LP=33 W=34 #LMA
UHV-Z-Translator Carina 16T_16T_50 DN16CF Hub48 LFF=35-83 LT=101 LS=19 LP=33 W=34 #LMB

UHV-Z-Feedthrough Pollux

UHV-Anwendung
- Temperatur: -196 bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- Handgeführt
- Skalenteilung 1mm
- weitere Maße n. Tabelle
UHV-Z-Feedthrough Pollux 16_50 DN16CF Hub50 LQ=180-230 #LPM
UHV-Z-Feedthrough Pollux 16_100 DN16CF Hub100 LQ=297-397 #LPN

UHV-Z-Feedthrough Corvus

UHV-Anwendung
- Temperatur: -196 bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- manueller Antrieb
- Skalenteilung 1mm
- weitere Maße n. Tabelle
UHV-Z-Feedthrough Corvus 16_30 DN16CF Hub30 LZ n. Kundenwunsch #LVM
UHV-Z-Feedthrough Corvus 16_50 DN16CF Hub50 LZ n. Kundenwunsch #LVN
UHV-Z-Feedthrough Corvus 16_100 DN16CF Hub100 LZ n. Kundenwunsch #LVP
UHV-Z-Feedthrough Corvus 40_30 DN40CF Hub30 LZ n. Kundenwunsch #LVQ
UHV-Z-Feedthrough Corvus 40_50 DN40CF Hub50 LZ n. Kundenwunsch #LVR
UHV-Z-Feedthrough Corvus 40_100 DN40CF Hub100 LZ n. Kundenwunsch #LVS
UHV-Z-Feedthrough Corvus 16_30 DN16CF Hub30 LZ n. Kundenwunsch. für Motor #LVT
UHV-Z-Feedthrough Corvus 16_50 DN16CF Hub50 LZ n. Kundenwunsch. für Motor #LVU
UHV-Z-Feedthrough Corvus 16_100 DN16CF Hub100 LZ n. Kundenwunsch. für Motor #LVV
UHV-Z-Feedthrough Corvus 40_30 DN40CF Hub30 LZ n. Kundenwunsch. für Motor #LVW
UHV-Z-Feedthrough Corvus 40_50 DN40CF Hub50 LZ n. Kundenwunsch. für Motor #LVX
UHV-Z-Feedthrough Corvus 40_100 DN40CF Hub100 LZ n. Kundenwunsch. für Motor #LVY

UHV-Z-Feedthrough Cetus

UHV-Anwendung
- Temperatur: -196 bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- manueller Antrieb
- Skalenteilung 1mm
- weitere Maße n. Tabelle
UHV-Z-Feedthrough Cetus 16_20 DN16CF Hub20 LZ n. Kundenwunsch Genauigkeit 0.01 #LEA
UHV-Z-Feedthrough Cetus 16_40 DN16CF Hub40 LZ n. Kundenwunsch Genauigkeit 0.01 #LEB
UHV-Z-Feedthrough Cetus 40_20 DN40CF Hub20 LZ n. Kundenwunsch Genauigkeit 0.01 #LEC
UHV-Z-Feedthrough Cetus 40_40 DN40CF Hub40 LZ n. Kundenwunsch Genauigkeit 0.01 #LED

UHV-Z-Feedthrough Lynx

UHV-Anwendung
- Temperatur: -196 bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- Handgeführt
- Skalenteilung 5mm
- weitere Maße n. Tabelle
UHV-Z-Feedthrough Lynx 16_50 DN16CF Hub50 LQ=129 LZ=50-100 Genauigkeit 0.1 #LYA
UHV-Z-Feedthrough Lynx 16_100 DN16CF Hub100 LQ=179 LZ=75-175 Genauigkeit 0.1 #LYB
UHV-Z-Feedthrough Lynx 16_150 DN16CF Hub150 LQ=229 LZ=90-240 Genauigkeit 0.1 #LYC
UHV-Z-Feedthrough Lynx 40_50 DN40CF Hub50 LQ=124 LZ=50-100 Genauigkeit 0.1 #LYD
UHV-Z-Feedthrough Lynx 40_100 DN40CF Hub100 LQ=174 LZ=75-175 Genauigkeit 0.1 #LYE
UHV-Z-Feedthrough Lynx 40_150 DN40CF Hub150 LQ=224 LZ=90-240 Genauigkeit 0.1 #LYF

UHV-Z-Translator Auriga

UHV-Anwendung
- Temperatur: -196 bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- manueller Antrieb
- Skalenteilung 1mm
- alle Einbaupositionen
- weitere Maße n. Tabelle
UHV-Z-Translator Auriga 40T_40T_50 DN40CF Hub50 LFF=58-108 LT=176-226 LS=50 LP=100 #LAJ
UHV-Z-Translator Auriga 40T_40T_100 DN40CF Hub100 LFF=81-181 LT=229-329 LS=50 LP=100 #LAK
UHV-Z-Translator Auriga 40T_40T_150 DN40CF Hub150 LFF=96-246 LT=285-445 LS=50 LP=100 #LAL
UHV-Z-Translator Auriga 63T_63T_50 DN63CF Hub50 LFF=91-141 LT=233-283 LS=68 LP=121 #LAM
UHV-Z-Translator Auriga 63T_63T_100 DN63CF Hub100 LFF=112-212 LT=283-383 LS=68 LP=121 #LAN

UHV-Z-Translator Virgo

UHV-Anwendung
- Temperatur: -196 bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- manueller Antrieb, Motor auf Anfrage
- Skalenteilung Lineal 1mm, Handrad 0,1mm
- weitere Maße n. Tabelle
UHV-Z-Translator Virgo 40_40T_50 DN40CF Hub50 LFF=75-125 LT=235 LS=43 LP=105 #LVA
UHV-Z-Translator Virgo 40_40T_100 DN40CF Hub100 LFF=90-190 LT=300 LS=43 LP=105 #LVB
UHV-Z-Translator Virgo 40_40T_150 DN40CF Hub150 LFF=105-255 LT=365 LS=43 LP=105 #LVC
UHV-Z-Translator Virgo 40_40T_200 DN40CF Hub200 LFF=120-320 LT=430 LS=43 LP=105 #LVD

UHV-Z-Translator Orion

UHV-Anwendung
- Temperatur: -196 bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- manueller Antrieb, Motor auf Anfrage
- Skalenteilung Lineal 1mm, Handrad 0,1mm
- weitere Maße n. Tabelle
- CF63_CF40T bedeutet Basisflansch DN63CF m. Durchgangsbohrungen
- beweglicher Flansch DN40CF mit Gewinde (Tapped)
UHV-Z-Translator Orion 40_40T_50 DN40CF Hub 50 LFF=75-125 LT=200 LS=58 LP=131 W=117 #LNF
UHV-Z-Translator Orion 40_40T_100 DN40CF Hub100 LFF=125-225 LT=329 LS=58 LP=131 W=117 #LNG
UHV-Z-Translator Orion 40_40T_150 DN40CF Hub150 LFF=105-255 LT=320 LS=58 LP=131 W=117 #LNH
UHV-Z-Translator Orion 40_40T_200 DN40CF Hub200 LFF=163-363 LT=447 LS=58 LP=131 W=117 #LNJ
UHV-Z-Translator Orion 40_40T_250 DN40CF Hub250 LFF=190-440 LT=576 LS=58 LP=131 W=117 #LNK
UHV-Z-Translator Orion 40_40T_300 DN40CF Hub300 LFF=206-506 LT=594 LS=58 LP=131 W=117 #LNL
UHV-Z-Translator Orion 40_40T_400 DN40CF Hub400 LFF=251-651 LT=730 LS=58 LP=131 W=117 #LNM
UHV-Z-Translator Orion 40_40T_500 DN40CF Hub500 LFF=226-726 LT=790 LS=58 LP=131 W=117 #LNN
UHV-Z-Translator Orion 40_40T_600 DN40CF Hub600 LFF=255-855 LT=920 LS=58 LP=131 W=117 #LNP
UHV-Z-Translator Orion 40_40T_900 DN40CF Hub900 LFF=360-1380 LT=450 LS=58 LP=131 W=117 #LNQ
UHV-Z-Translator Orion 63_63T_50 DN63CF Hub 50 LFF=85-135 LT=248 LS=69 LP=148 W=136 #LNZ
UHV-Z-Translator Orion 63_63T_100 DN63CF Hub100 LFF=135-235 LT=334 LS=69 LP=148 W=136 #LN1
UHV-Z-Translator Orion 63_63T_150 DN63CF Hub150 LFF=110-260 LT=348 LS=69 LP=148 W=136 #LN2
UHV-Z-Translator Orion 63_63T_200 DN63CF Hub200 LFF=125-325 LT=398 LS=69 LP=148 W=136 #LN3
UHV-Z-Translator Orion 63_63T_250 DN63CF Hub250 LFF=155-405 LT=463 LS=69 LP=148 W=136 #LN4
UHV-Z-Translator Orion 63_63T_300 DN63CF Hub300 LFF=168-468 LT=538 LS=69 LP=148 W=136 #LN5
UHV-Z-Translator Orion 63_63T_400 DN63CF Hub400 LFF=200-600 LT=670 LS=69 LP=148 W=136 #LN6
UHV-Z-Translator Orion 63_63T_500 DN63CF Hub500 LFF=230-730 LT=800 LS=69 LP=148 W=136 #LN7

UHV-Z-Translator Leo

UHV-Anwendung
- Temperatur: -196 bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- manueller Antrieb, Motor auf Anfrage
- Skalenteilung Lineal 1mm, Handrad 0,005mm
- weitere Maße n. Tabelle
UHV-Z-Translator Leo 100_100T_50 DN100CF Hub50 LFF=164-214 LT=366 LS=92 LP=177 #LSA
UHV-Z-Translator Leo 100_100T_100 DN100CF Hub100 LFF=155-255 LT=292 LS=92 LP=177 #LSB
UHV-Z-Translator Leo 100_100T_150 DN100CF Hub150 LFF=173-323 LT=406 LS=92 LP=177 #LSC
UHV-Z-Translator Leo 100_100T_200 DN10CF Hub200 LFF=164-364 LT=516 LS=92 LP=177 #LSD
UHV-Z-Translator Leo 100_100T_300 DN100CF Hub300 LFF=218-518 LT=627 LS=92 LP=177 #LSE

UHV-Z-Translator Draco

UHV-Anwendung
- Temperatur: -196 bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- manueller Antrieb, Motor auf Anfrage
- Skalenteilung Lineal 1mm, Handrad 0,005mm
- weitere Maße n. Tabelle
UHV-Z-Translator Draco 100_100T_50 DN100CF Hub50 LFF=100-150 LT=321 LS=103 LP=174 #LRB
UHV-Z-Translator Draco 100_100T_100 DN100CF Hub100 LFF=110-210 LT=381 LS=103 LP=174 #LRD
UHV-Z-Translator Draco 100_100T_150 DN100CF Hub150 LFF=120-270 LT=441 LS=103 LP=174 #LRE
UHV-Z-Translator Draco 100_100T_200 DN100CF Hub200 LFF=130-330 LT=501 LS=103 LP=174 #LRF
UHV-Z-Translator Draco 100_100T_300 DN100CF Hub300 LFF=150-450 LT=621 LS=103 LP=174 #LRH
UHV-Z-Translator Draco 100_100T_400 DN100CF Hub400 LFF=170-570 LT=741 LS=103 LP=174 #LRK
UHV-Z-Translator Draco 100_100T_500 DN100CF Hub500 LFF=190-690 LT=861 LS=103 LP=174 #LRJ
UHV-Z-Translator Draco 100_100T_600 DN100CF Hub600 LFF=210-810 LT=981 LS=103 LP=174 #LRL
UHV-Z-Translator Draco 100_100T_700 DN100CF Hub700 LFF=230-730 LT=1101 LS=103 LP=174 #LRM
UHV-Z-Translator Draco short 100T_100T_50 DN100CF Hub50 LFF=53-103 LT=337 LS=103 LP=174 #LRN
UHV-Z-Translator Draco short 100T_100T_100 DN100CF Hub100 LFF=56-156 LT=390 LS=103 LP=174 #LRP
UHV-Z-Translator Draco short 100T_100T_150 DN100CF Hub150 LFF=64-214 LT=448 LS=103 LP=174 #LRQ
UHV-Z-Translator Draco short 100T_100T_200 DN100CF Hub200 LFF=72-272 LT=506 LS=103 LP=174 #LRR
UHV-Z-Translator Draco short 160T_160T_100 DN160CF Hub100 LFF=66-166 LT=410 LS=120 LP=200 #LRT
UHV-XYZ-Manpulator Tucana 160T_160T_100 DN160CF Hub100 LFF=222- 322 LT=580 LS=115 LP=180 #MTF

UHV-Wobble Stick

UHV-Wobble Stick Bsw

UHV-Wobble Stick Bsw DN40CF schieben80 + wobbeln+-22° - Schraubfläche L= 85-165 X= 90-170 #WWA
UHV-Wobble Stick Bsw DN40CF schieben140 + wobbeln+-22° - Schraubfläche L=105-295 X=90-230 #WWB
UHV-Wobble Stick Bsw DN40CF schieben200 + wobbeln+-22° - Schraubfläche L=125-325 X=90-290 #WWC
UHV-Wobble Stick Bsw DN40CF schieben280 + wobbeln+-22° - Schraubfläche L=150-430 X=90-370 #WWD

UHV-Wobble Stick Msw

UHV-Wobble Stick DN40CF Msw schieben80 + wobbeln+-22° - Pin d=6 L= 85-165 X= 170 #WMA
UHV-Wobble Stick DN40CF Msw schieben140 + wobbeln+-22° - Pin d=6 L=105-295 X=230 #WMB
UHV-Wobble Stick DN40CF Msw schieben200 + wobbeln+-22° - Pin d=6 L=125-325 X=290 #WMC
UHV-Wobble Stick DN40CF Msw schieben280 + wobbeln+-22° - Pin d=6 L=150-430 X=370 #WMD

UHV-Wobble Stick BswgQ

UHV-Anwendung
- Temperatur bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- Handgeführt
- balggedichtet
UHV-Wobble Stick BswgQ DN40CF schieben80 +wobbeln+-22° +greifen +Zange Grip Q L=137-217 X=121-201 #WWE
UHV-Wobble Stick BswgQ DN40CF schieben140 +wobbeln+-22° +greifen +Zange Grip Q L=163-303 X=121-261 #WWF
UHV-Wobble Stick BswgQ DN40CF schieben200 +wobbeln+-22° +greifen +Zange Grip Q L=187-387 X=121-321 #WWG
UHV-Wobble Stick BswgQ DN40CF schieben280 +wobbeln+-22° +greifen +Zange Grip Q L=223-503 X=121-401 #WWH

UHV-Wobble Stick BswgO BswgO90

UHV-Wobble Stick BswgO DN40CF schieben80 +wobbeln+-22° +greifen +Zange Grip O L=144-224 X=121-201 #WWJ
UHV-Wobble Stick BswgO DN40CF schieben140 +wobbeln+-22° +greifen +Zange Grip O L=170-310 X=121-261 #WWK
UHV-Wobble Stick BswgO DN40CF schieben200 +wobbeln+-22° +greifen +Zange Grip O L=196-396 X=121-321 #WWL
UHV-Wobble Stick BswgO DN40CF schieben280 +wobbeln+-22° +greifen +Zange Grip O L=230-510 X=121-401 #WWM
UHV-Wobble Stick BswgO90 DN40CF schieben80 +wobbeln+-22° +greifen +Zange Grip O90 L=144-224 X=121-201 #WWV
UHV-Wobble Stick BswgO90 DN40CF schieben140 +wobbeln+-22° +greifen +Zange Grip O90 L=140-280 X=130-170 #WWW
UHV-Wobble Stick BswgO90 DN40CF schieben200 +wobbeln+-22° +greifen +Zange Grip O90 L=196-396 X=121-321 #WWX
UHV-Wobble Stick BswgO90 DN40CF schieben285 +wobbeln+-22° +greifen +Zange Grip O90 L=215-500 X=130-415 #WWY

UHV-Wobble Stick BswgrO

UHV-Wobble Stick BswgrO DN40CF schieben80 +wobbeln+-22° +greifen +rotieren - Zange Grip O L=144-244 #WWN
UHV-Wobble Stick BswgrO DN40CF schieben140 +wobbeln+-22° +greifen +rotieren - Zange Grip O L=170-310 #WWP
UHV-Wobble Stick BswgrO DN40CF schieben200 +wobbeln+-22° +greifen +rotieren - Zange Grip O L=196-396 #WWQ
UHV-Wobble Stick BswgrO DN40CF schieben280 +wobbeln+-22° +greifen +rotieren - Zange Grip O L=230-510 #WWR

UHV-Z-Transferarm Trans

UHV-Z-Transferarm Trans 16_S DN16CF S=customised LZ=20 LQ=120 + S D=6 H=35 #LTA
UHV-Z-Transferarm Trans 40_S DN40CF S=700 LZ=31 LQ=184 + S D=12 H=52 #LTB

Manipulator Übersicht

UHV-XYZ-Manipulator Orion

UHV-Anwendung
- Temperatur bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- manueller Antrieb, Motor auf Anfrage
- CF63_CF40T bedeutet Basisflansch DN63CF m. Durchgangsbohrungen,
beweglicher Flansch DN40CF mit Gewinde (Tapped)
UHV-XYZ-Translator Orion CF40_40T_050_12 Hub Z50 XY+-12 LFF=160-210 LT=230 LS=50 LP=130 #MKA
UHV-XYZ-Translator Orion CF40_40T_100_12 Hub Z100 XY+-12 LFF=175-275 LT=290 LS=50 LP=130 #MKB
UHV-XYZ-Translator Orion CF40_40T_150_12 Hub Z150 XY+-12 LFF=190-340 LT=360 LS=50 LP=130 #MKC
UHV-XYZ-Translator Orion CF40_40T_200_12 Hub Z200 XY+-12 LFF=205-405 LT=428 LS=50 LP=130 #MKD
UHV-XYZ-Translator Orion CF40_40T_250_12 Hub Z250 XY+-12 LFF=222-472 LT=490 LS=50 LP=130 #MKE
UHV-XYZ-Translator Orion CF40_40T_300_12 Hub Z300 XY+-12 LFF=238-538 LT=560 LS=50 LP=130 #MKF
UHV-XYZ-Translator Orion CF40_40T_400_12 Hub Z400 XY+-12 LFF=255-655 LT=715 LS=50 LP=130 #MKG
UHV-XYZ-Translator Orion CF40_40T_500_12 Hub Z500 XY+-12 LFF=275-775 LT=840 LS=50 LP=130 #MKH
UHV-XYZ-Translator Orion CF40_40T_600_12 Hub Z600 XY+-12 LFF=300-900 LT=960 LS=50 LP=130 #MKJ
UHV-XYZ-Translator Orion CF63_40T_050_12 Hub Z50 XY+-12 LFF=230-280 LT=318 LS=80 LP=180 #MQA
UHV-XYZ-Translator Orion CF63_40T_100_12 Hub Z100 XY+-12 LFF=230-330 LT=368 LS=80 LP=180 #MQB
UHV-XYZ-Translator Orion CF63_40T_150_12 Hub Z150 XY+-12 LFF=240-390 LT=428 LS=80 LP=180 #MQC
UHV-XYZ-Translator Orion CF63_40T_200_12 Hub Z200 XY+-12 LFF=251-451 LT=489 LS=80 LP=180 #MQD
UHV-XYZ-Translator Orion CF63_40T_250_12 Hub Z250 XY+-12 LFF=261-511 LT=549 LS=80 LP=180 #MQE
UHV-XYZ-Translator Orion CF63_40T_300_12 Hub Z300 XY+-12 LFF=254-554 LT=560 LP=131 #MQF
UHV-XYZ-Translator Orion CF63_40T_400_12 Hub Z400 XY+-12 LFF=303-703 LT=741 LS=80 LP=180 #MQG
UHV-XYZ-Translator Orion CF63_40T_500_12 Hub Z500 XY+-12 LFF=335-835 LT=873 LS=80 LP=180 #MQH
UHV-XYZ-Translator Orion CF63_40T_600_12 Hub Z600 XY+-12 LFF=365-965 LT=1003 LS=80 LP=180 #MQJ
Zusatz-Variante zu CF63_40T: unten Basisdom DN100CF mit 6xDN16CF LFF +6mm #MQK
UHV-XYZ-Translator Orion CF63_63T_050_12 Hub Z50 XY+-12 LFF=220-270 LT=325 LS=95 LP=178 #MRA
UHV-XYZ-Translator Orion CF63_63T_100_12 Hub Z100 XY+-12 LFF=220-320 LT=375 LS=95 LP=178 #MRB
UHV-XYZ-Translator Orion CF63_63T_150_12 Hub Z150 XY+-12 LFF=166-316 LT=345 LS=95 LP=178 #MRC
UHV-XYZ-Translator Orion CF63_63T_200_12 Hub Z200 XY+-12 LFF=240-440 LT=495 LS=95 LP=178 #MRD
UHV-XYZ-Translator Orion CF63_63T_250_12 Hub Z250 XY+-12 LFF=250-500 LT=555 LS=95 LP=178 #MRE
UHV-XYZ-Translator Orion CF63_63T_300_12 Hub Z300 XY+-12 LFF=260-560 LT=615 LS=90 LP=181 #MRF
UHV-XYZ-Translator Orion CF63_63T_400_12 Hub Z400 XY+-12 LFF=290-690 LT=745 LS=90 LP=181 #MRG
UHV-XYZ-Translator Orion CF63_63T_500_12 Hub Z500 XY+-12 LFF=320-820 LT=875 LS=90 LP=181 #MRH
UHV-XYZ-Translator Orion CF63_63T_600_12 Hub Z600 XY+-12 LFF=350-950 LT=1005 LS=90 LP=181 #MRJ
Zusatz-Variante zu CF63_63T: unten Basisdom DN100CF mit 6xDN16CF LFF +10mm #MRK
Zusatz zu CF63_40T.CF63_63T: Getriebe für Z-Achse 1:2 Skalenstrich 0.02 LT+35 #MRL
Zusatz zu CF63_40T.CF63_63T: Getriebe für Z-Achse 1:20 Skalenstrich 2my LT+55 #MRM
Zusatz zu CF63_40T.CF63_63T: Getriebe für Z-Achse 1:40 Skalenstrich 1my LT+55 #MRN
Schnellfahrhilfe für Z-Achse #MRP

UHV-XYZ-Manipulator Draco

UHV-Anwendung
- Temperatur bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- manueller Antrieb, Motor auf Anfrage
UHV-XYZ-Manpulator Draco 250_100T_100 DN250CF DN100CF Hub100 */Y+/-12.5 LFF=190- 290 LT=396 LS=130 LP=220 #MRQ

Rotator Übersicht

UHV-Rotator RD

UHV-Anwendung
- Temperatur bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- manueller Antrieb
UHV-Rotator RD CF40 L=120 ID=38 differentiell gepumpt. kontinuierlich drehbar. Skalenteilung 1° #RDG
UHV-Rotator RD CF40 L=120 ID=38 differentiell gepumpt. kontinuierlich drehbar. für Motor #RDH
UHV-Rotator RD CF63 L=131.5 ID=56 differentiell gepumpt. kontinuierlich drehbar. Skalenteilung 1° #RDJ
UHV-Rotator RD CF63 L=131.5 ID=56 differentiell gepumpt. kontinuierlich drehbar. für Motor #RDK
UHV-Rotator RD CF100 L=58.8 ID=102 differentiell gepumpt. kontinuierlich drehbar. Skalenteilung 1° #RDL
UHV-Rotator RD CF100 L=58.8 ID=102 differentiell gepumpt. kontinuierlich drehbar. für Motor #RDM

UHV-Rotator RB

UHV-Anwendung
- Temperatur bis 230°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- manueller Antrieb, Motor auf Anfrage
UHV-Rotator RB CF16 B=106 D=43 L=20 S=8 balggedichtet. kontinuierlich drehbar #RBG
UHV-Rotator RB CF40 B=120 D=48 L=50 S=8 balggedichtet. kontinuierlich drehbar #RBH

UHV-Rotator RM

UHV-Anwendung
- Temperatur bis 150°C
- Vakuum bis 1E-11 hPa
- He-Leckrate < 2E-11Pa m3 /s
- manueller Antrieb, Motor auf Anfrage
UHV-Rotator RM CF16 D=42 B=84 L=19 magnetisch gekoppelt. kontinuierlich drehbar #RMG
UHV-Rotator RM CF16 D=42 B=84 L=19 magnetisch gekoppelt. kontinuierlich drehbar. für Motor #RMH
UHV-Rotator RM CF40 D=68 B=81 L=20 magnetisch gekoppelt. kontinuierlich drehbar #RMJ
UHV-Rotator RM CF40 D=68 B=81 L=20 magnetisch gekoppelt. kontinuierlich drehbar. für Motor #RMK

Übersicht

Edelstahl-Bälge

- Temperatur: -196 bis 400 °C
- Druckbereich abhänig von: Druck innen/außen, ID/OD; Länge
Hubangaben axial/lateral+-/angular+-
Endenform L oder U s. Grafik
Wellbalg ID=4.8 OD=7.5 Wanddicke=0.1 Länge=47 Enden=U6.5 p*=120 Hübe=5/12/92 Tmax=400°C #WBA
Wellbalg ID=6.2 OD=10 Wanddicke=0.1 Länge=10 Enden=U8.5 p*=65 Hub=2 #WBC
Wellbalg ID=6.2 OD=10 Wanddicke=0.1 Länge=24 Enden=U8.4 p*=55 Hübe=5/5/71 Tmax=400°C 1.4541 #WBD
Wellbalg ID=6.2 OD=10 Wanddicke=0.1 Länge=33 Enden=L8.7x4 p*=55 Hübe=5/7/71 Tmax=400°C #WBE
Wellbalg ID=9 OD=14.3 Wanddicke=0.1 Länge=20 Enden=U13.4 p*=28 Hübe=6/1.6/30 Tmax=400°C #WBG
Wellbalg ID=10 OD=15 Wanddicke=0.1 Länge=18 Enden=U14 p*=42 Hübe=3/1/28 Tmax=400°C #WBH
Wellbalg ID=15 OD=22.2 Wanddicke=0.1 Länge=12 Enden=U20 p*=16 Hübe=3/1/19 Tmax=400°C #WBK
Wellbalg ID=15 OD=22.2 Wanddicke=0.1 Länge=26 Enden=U20 p*=16 Hübe=7/3/43 Tmax=400°C 11Wellen #WBL
Wellbalg ID=15 OD=22.2 Wanddicke=0.1 Länge=33 Enden=U20 p*=16 Hübe= Tmax=400°C 15Wellen #WBM
Wellbalg ID=15 OD=22.2 Wanddicke=0.1 Länge=33 Enden=U20 p*=16 Hübe= Tmax=400°C 15Wellen WBM= #WCP
Wellbalg ID=15 OD=22.2 Wanddicke=0.1 Länge=41 Enden=U20 p*=16 Hübe=9/6/56 Tmax=400°C 18Wellen #WBN
Wellbalg ID=15 OD=22.2 Wanddicke=0.1 Länge=41 Enden=U20 p*=16 Hübe=9/6/56 Tmax=400°C 18Wellen WBN= #WCN
Wellbalg ID=16 OD=24 Wanddicke=0.1 Länge=30 Enden=U21.4 p*=11 Hübe=9/5/52 Tmax=400°C #WBP
Wellbalg ID=20.8 OD=31.5 Wanddicke=0.15 Länge=24 Enden=U29 p*=6 Hübe=8/2/35 Tmax=400°C #WBQ
Wellbalg ID=39.8 OD=54.3 Wanddicke=0.15 Ende=U44.3 p*=8 Hübe=35/31/86 Tmax=400°C #WBU
Wellbalg ID=40.8 OD=58.3 Wanddicke=0.15 Länge=75 Enden=U 1.4404 #WBV
Wellbalg ID=40.8 OD=58.3 Wanddicke=0.15 Länge=105 Enden=U 1.4404 #WBW
Wellbalg ID=40.8 OD=58.3 Wanddicke=0.15 Länge=1200 Enden=U 1.4404 #WBX
Wellbalg ID=50 OD=69.3 Wanddicke=0.15 Länge=1200 U 1.4404 #WBY
Wellbalg ID=55 OD=75 Wanddicke=0.2 16Wellen L=80 Enden U63.0 1.4541 #WBZ
Wellbalg ID=107 OD=131.5 Wanddicke=2x0.3 8Wellen Enden Konus Ø132.5 1.4541 #WB3
Wellbalg ID=108 OD=134 Wanddicke=0.3 12Wellen Länge=90 Enden=L108 p*=4 Hübe=36/9/34 Tmax=400°C #WB4
Wellbalg ID=150 OD=183 Wanddicke=0.3 12Wellen Länge=95 Enden=U165 p*=4 Hübe=60/11/41 Tmax=400°C #WB5
Wellbalg ID=158 OD=183 Wanddicke=0.3 11Wellen Enden=L D=159 1.4404 #WB6
Wellbalg ID=158 OD=183 Wanddicke=0.4 9Wellen Lflex=75 Ende L Lend=46 D=159 GL163 1.4404 Cax ca. 150N/mm #WB7
Wellbalg ID=218 OD=249 Wanddicke=0.3 6Wellen LFlex=90 Ende L Lend=80 D=218 p*=3 Hübe=25/3/12 Tmax=400°C #WB8
Wellbalg ID=253 OD=300 Wanddicke=0.4 Länge=100 6Wellen Enden=L253 p*=2 Hübe=36/4/15 Tmax=400°C #WB9

Bronze-Bälge

- Temperatur: -196 bis 200 °C
- Druckbereich 10-13 hPa bis 2500 hPa Überdruck
Wellbalg 16./27.5/0.1/4W Cup/offen #WCB
Wellbalg 26.4/39.5/3.0/4W 12mm lang Ende=L26.4x3.5 & 26.4x6 Hub=4 #WCC
Wellbalg 34.5/50.8/0.2/13W Länge=52 Cup/Cup CuSn #WCD

Dünnwandrohre

- Temperatur: -196 bis 200 °C
-
Dünnwandrohr Ø31.4x0.2x1000lg 1.4571 #GAA
Dünnwandrohr Ø41x0.25x1000lg 1.4571 #GAB
Dünnwandrohr Ø50.25x0.25x1000lg 1.4571 #GAC
Dünnwandrohr Ø65.2x0.25x1000lg 1.4571 #GAD
Dünnwandrohr Ø80.2x0.3x1000lg 1.4571 #GAE
Dünnwandrohr Ø100.3x0.3x1000lg 1.4571 #GAF

Übersicht

SP1

- Temperatur: -196 bis 300 °C ausheizbar bis 450 °C
- Druckbereich 10-12 hPa bis 0 hPa Überdruck
- weitere Maße n. Tabelle
Sonderposten #GZ1
Sonderposten #GZ2
Sonderposten #GZ3
Sonderposten #GZ4
Sonderposten #GZ5

Preisinformation / Angebot

Unverbindliche Nutzung

Für ein Angebot hier eingeben:

Ausgewählte Artikel: Stück:
©opyright 2015 METALLIC FLEX GmbH. All rights reserved.
